LED 7 đoạn, một trong những thành phần quan trọng và phổ biến trong công nghệ điện tử ngày nay, không chỉ đơn giản là một linh kiện nhỏ trên mạch điện tử mà còn đóng vai trò quan trọng trong việc hiển thị thông tin số hoặc ký tự. Với sự tiện lợi, tính linh hoạt và khả năng hiển thị rõ ràng, LED 7 đoạn đã trở thành một phần không thể thiếu trong nhiều ứng dụng. Hãy cùng khám phá sâu hơn về công nghệ và ứng dụng của LED 7 đoạn trong bài viết này.

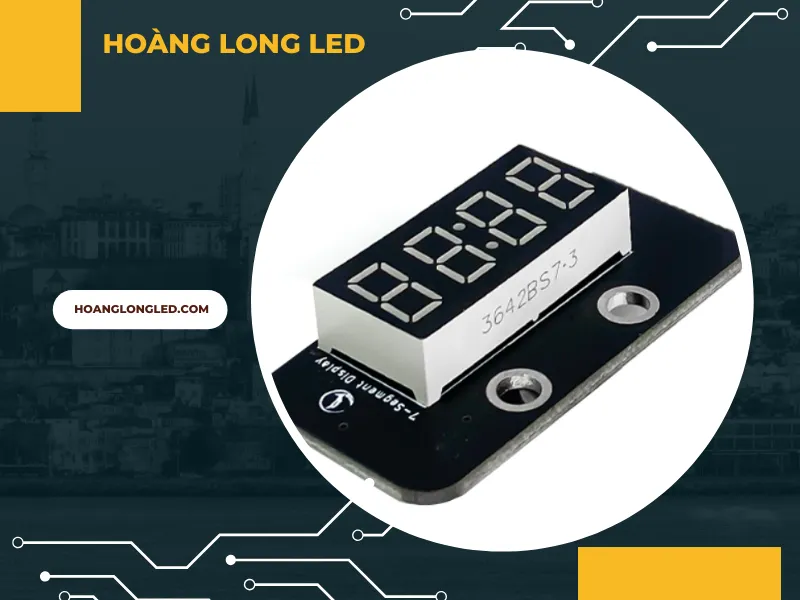

LED 7 đoạn là gì?
LED 7 đoạn đề cập đến một mô-đun hiển thị kỹ thuật số có thiết kế đặc biệt để thể hiện các con số. Điểm đặc biệt của nó nằm ở việc sắp xếp các đèn LED theo hình dạng của các con số, tạo ra một màn hình dễ dàng nhận biết. Mỗi con số trên màn hình được tạo ra bằng việc kích hoạt hoặc ngừng kích hoạt các đèn LED tương ứng.
Tuy có tên gọi “7 đoạn”, thực tế mỗi mô-đun LED 7 đoạn bao gồm tám đèn LED đơn, bao gồm bảy đèn để hiển thị chữ số từ 0 đến 9 và một đèn thứ tám thường được sử dụng để hiển thị dấu chấm hoặc các ký tự đặc biệt. Điều này tạo ra khả năng hiển thị các chữ số và một số ký tự cơ bản một cách rõ ràng và dễ hiểu.
Công nghệ này có ứng dụng rộng rãi trong nhiều thiết bị điện tử, từ đồng hồ kỹ thuật số, đồng hồ báo thức đến bảng điều khiển trong các thiết bị điện tử, đồng hồ đo, và các thiết bị điều khiển khác. Sự linh hoạt và tính tiện ích đã khiến cho nó trở thành một phần không thể thiếu trong ngành công nghiệp điện tử hiện đại.
Điểm đáng chú ý, LED 7 đoạn không chỉ hữu ích trong việc hiển thị con số mà còn được sử dụng trong các ứng dụng hiển thị thông tin cơ bản như tình trạng hoạt động, thông báo, hoặc chỉ báo trạng thái. Việc kết hợp nhiều mô-đun có thể tạo ra hiển thị lớn hơn và phức tạp hơn, mở ra rất nhiều khả năng trong việc thiết kế và ứng dụng trong thực tế.
Tính linh hoạt với LED 7 đoạn: Hiển thị số và ký tự một cách dễ dàng
Lịch sử ra đời của màn hình LED 7 đoạn
Lịch sử hình thành của màn hình LED 7 đoạn bắt đầu từ thế kỷ 20, khi nhà phát minh người Anh FW Wood đã giới thiệu màn hình LED 8 đoạn vào năm 1908. Màn hình này có khả năng hiển thị chữ số “4” theo đường chéo, sử dụng một mạch điện để kích hoạt từng đèn LED đơn lẻ. Tuy Wood không phát triển ý tưởng này thành ứng dụng thương mại cụ thể, nhưng nó đã đánh dấu bước khởi đầu cho sự tiến triển của màn hình LED kỹ thuật số.
Sau đó, vào năm 1910, màn hình LED 7 đoạn đã xuất hiện và nhanh chóng được sử dụng rộng rãi. Ban đầu, màn hình này sử dụng bóng đèn sợi đốt để chiếu sáng các đoạn LED. Chúng được áp dụng trong các ngành công nghiệp như điện và tự động hóa, tuy nhiên không phổ biến do hạn chế về hiệu suất và sức mạnh chiếu sáng của bóng đèn sợi đốt.
Bước đột phá quan trọng trong lịch sử màn hình LED này diễn ra vào cuối những năm 1970 khi đèn LED (Light Emitting Diode) được phát minh. Đèn LED, với hiệu suất chiếu sáng và độ bền cao hơn nhiều so với bóng đèn sợi đốt, đã làm cho màn hình LED 7 đoạn trở nên phổ biến và tiện ích hơn. Công nghệ bắt đầu mở rộng ứng dụng từ các ngành công nghiệp sang các thiết bị tiêu dùng như đồng hồ số, máy tính cá nhân và các thiết bị điện tử khác.
Ngày nay, màn hình LED 7 đoạn đã trở thành một phần không thể thiếu của cuộc sống hàng ngày, hiển thị các con số và ký tự trong nhiều lĩnh vực khác nhau. Công nghệ LED tiếp tục phát triển, cung cấp cho chúng ta các màn hình LED hiện đại với độ sắc nét và màu sắc tốt hơn, từ đó khiến chúng trở nên phổ biến hơn trong các thiết bị kỹ thuật số hiện đại.
Cấu tạo của LED 7 đoạn
LED 7 đoạn là một dạng LED có thiết kế đơn giản và thường được áp dụng để hiển thị các chữ số và ký tự cơ bản. Tên gọi “7 đoạn” xuất phát từ việc bao gồm tối thiểu 8 đoạn LED, từ a đến g và một đoạn LED để hiển thị dấu chấm thập phân. Các đoạn LED này được kết nối với nhau để có thể hiển thị các ký tự như “0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, b, C, d, E, F,…” và các ký tự khác không phải là số nguyên.

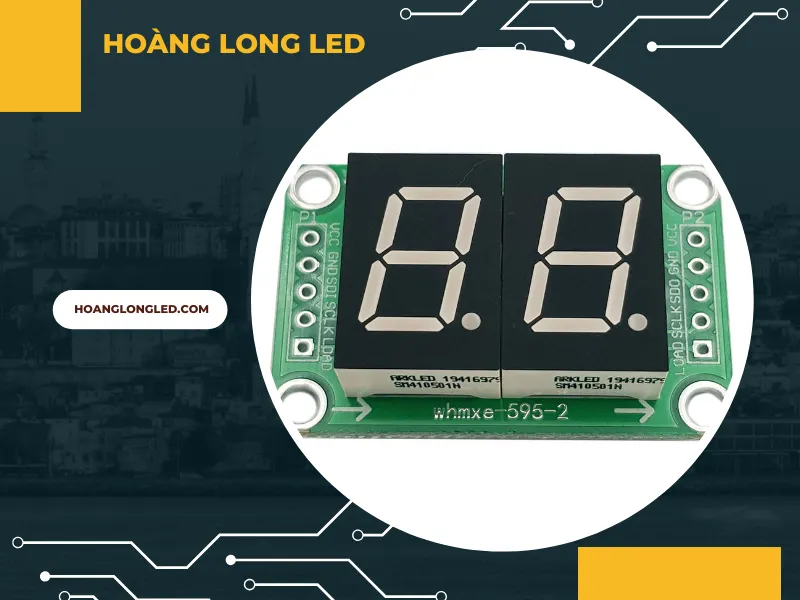

Sự đơn giản mạnh mẽ: LED 7 đoạn – hiển thị thông tin một cách chính xác và rõ ràng.
Để giúp bạn hiểu rõ hơn, Hoàng Long LED sẽ cung cấp một giải thích chi tiết như sau:
Cấu tạo của LED 7 đoạn
LED 7 đoạn, được gọi là “7 đoạn”, kết hợp tối thiểu 8 đoạn LED độc lập và một đoạn chấm thập phân (Decimal Point). Mỗi đoạn LED độc lập có khả năng hiển thị một trong 7 phần của các ký tự cơ bản, tuy không thể hiển thị các ký tự phức tạp hơn thông qua việc kết hợp các đoạn LED hàng đơn.
Được gắn nhãn từ a đến g theo bảng chữ cái Alphabet, các đoạn LED độc lập được sắp xếp một cách cẩn thận để khi kích hoạt đồng thời, chúng tạo ra khả năng hiển thị các chữ số và một số chữ cái cơ bản thông qua việc bật hoặc tắt từng đoạn LED.
Mặc dù mỗi đoạn LED độc lập chỉ có thể hiển thị một phần của ký tự, nhưng thông qua việc kết hợp và kích hoạt chúng một cách đồng thời hoặc tuần tự, màn hình LED có thể hiển thị đầy đủ các chữ số và một số ký tự cơ bản. Điều này mang đến khả năng cung cấp thông tin dễ đọc và hiển thị trực quan trong nhiều ứng dụng, từ các thiết bị điện tử cá nhân đến các ứng dụng công nghiệp.
Áp dụng chấm thập phân
Bên cạnh 8 đoạn LED độc lập, màn hình LED 7 đoạn còn đi kèm với một đoạn thứ 8 được gọi là chấm thập phân (Decimal Point). Chấm thập phân thường được ký hiệu là DP và thường được sử dụng khi muốn hiển thị các giá trị không phải là số nguyên, như số thập phân, các biểu đồ, dấu chấm câu, hoặc các ký tự đặc biệt.
Khi sử dụng đoạn chấm thập phân, số lượng đoạn LED cần được kích hoạt sẽ tăng lên, cung cấp khả năng hiển thị các giá trị có độ chính xác cao hơn trên màn hình LED 7 đoạn. Chấm thập phân có thể được đặt ở bất kỳ vị trí nào trên màn hình, trừ những vị trí đang được sử dụng để hiển thị các ký tự khác.
Việc sử dụng chấm thập phân mở rộng khả năng của màn hình LED 7 đoạn trong việc hiển thị thông tin phức tạp hơn, bao gồm việc hiển thị các giá trị không phải là số nguyên và các thông tin như dấu phẩy, ký tự đặc biệt, hay các biểu đồ. Sự linh hoạt trong việc đặt vị trí của chấm thập phân giúp tăng tính linh hoạt và hiệu quả khi sử dụng màn hình để trình bày thông tin chi tiết và đa dạng.
Hiệu suất và độ tin cậy cho mọi ứng dụng
Cách hoạt động của màn hình LED 7 đoạn
Cấu trúc của màn hình LED 7 đoạn kết hợp giữa đèn LED (Light Emitting Diode) hoặc màn hình LCD (Liquid Crystal Display) để hiển thị các con số và ký tự đơn giản.
Màn hình LCD là gì? Màn hình LCD (Liquid Crystal Display) là một loại công nghệ hiển thị sử dụng chất lỏng tinh thể để tạo ra hình ảnh. Cấu trúc cơ bản của một màn hình LCD bao gồm hai lớp kính polaroid có các tinh thể lỏng giữa chúng. Các tinh thể lỏng có khả năng thay đổi cường độ sáng dựa trên điện áp được cấp cho chúng.
Một màn hình LCD thường chia thành các pixel nhỏ, mỗi pixel có khả năng thay đổi sáng tại một vị trí cụ thể dựa trên tín hiệu điều khiển. Các tinh thể lỏng trong màn hình LCD thay đổi vị trí và góc quay của ánh sáng đi qua chúng khi chịu ảnh hưởng của điện áp. Điều này tạo ra các hình ảnh và văn bản trên màn hình.
Màn hình LCD rất phổ biến trong các thiết bị điện tử như máy tính, điện thoại di động, máy tính bảng, máy tính xách tay, máy ảnh kỹ thuật số và nhiều thiết bị điện tử tiêu dùng khác do khả năng hiển thị hình ảnh rõ ràng, màu sắc tốt, tiêu thụ năng lượng thấp và khả năng tạo ra các kích thước màn hình linh hoạt.
Đèn LED là các diode tiếp giáp PN, phát ra ánh sáng khi được kích hoạt bởi dòng điện. Điểm đặc biệt của đèn LED so với đèn tiếp giáp PN thông thường là khả năng chúng không phát ra nhiệt độ mà chuyển đổi năng lượng thành ánh sáng. Đèn LED được sắp xếp để tạo ra các đoạn LED riêng biệt trong màn hình.
Một số màn hình LED 7 đoạn có thể sử dụng màn hình LCD thay vì đèn LED. Màn hình LCD sử dụng tinh thể lỏng để điều chỉnh ánh sáng và hiển thị ký tự. Khác với đèn LED, màn hình LCD không phát ra ánh sáng trực tiếp mà điều chỉnh cách ánh sáng đi qua tinh thể lỏng để tạo ra ký tự.
Thiết kế của màn hình tập trung vào việc hiển thị các chữ số và chữ cái thông qua việc kích hoạt từng đoạn riêng lẻ. Mỗi chữ số hoặc chữ cái được tạo ra bằng cách kích hoạt một số đoạn tương ứng. Thông thường, mỗi ký tự 7 đoạn bao gồm 7 đoạn (a, b, c, d, e, f, g) được kích hoạt để tạo ra các ký tự khác nhau.
Để hiển thị các chữ số, mỗi đoạn LED tuân theo một số quy tắc cơ bản. Ví dụ:
- Chữ số 0 được hiển thị bằng cách bật tất cả các đoạn ngoại trừ đoạn “g”.
- Chữ số 1 được hiển thị bằng cách bật đoạn “b” và “c”.
- Chữ số 2 được hiển thị bằng cách bật tất cả các đoạn ngoại trừ đoạn “f” và “c”.
Màn hình LED 7 đoạn thường có 10 chân. Chân kết nối chung (com) được thiết kế theo mạch cực dương hoặc cực âm chung. Việc kết nối chân này cần tuân theo loại chỉ báo cụ thể. Thông thường, dấu chỉ này có thể được tìm thấy ở mặt sau của màn hình.
Để hiển thị ký tự cụ thể, màn hình LED yêu cầu một bộ điều khiển để quyết định cách kích hoạt các đoạn tương ứng. Bộ điều khiển này thường được lập trình để hiển thị các ký tự theo yêu cầu và theo một thứ tự cụ thể.
Để tạo sự rõ ràng và khoảng cách giữa các đoạn, màn hình LED 7 đoạn có thể sử dụng các vật liệu cách ly để phân tách chúng.

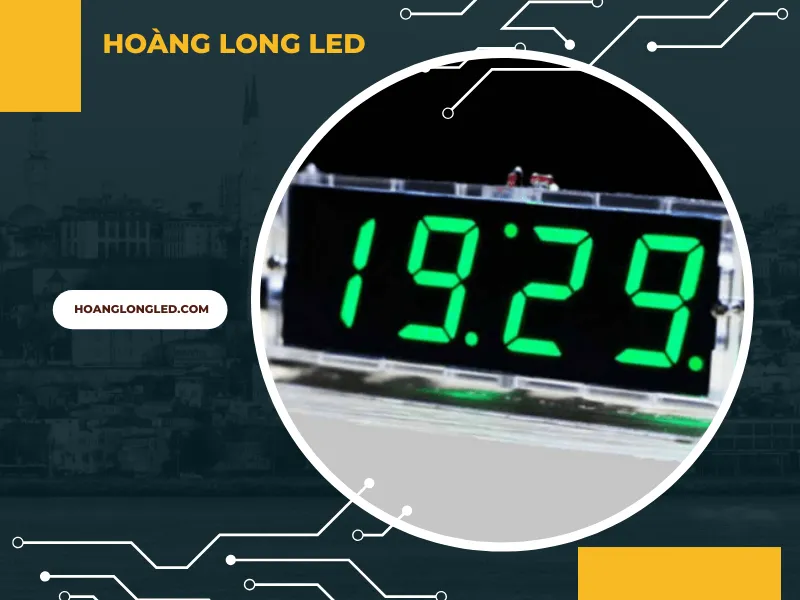

Sự lựa chọn thông minh cho các ứng dụng điện tử.
Phân loại màn hình LED 7 đoạn
Màn hình LED 7 đoạn có 02 loại chính: màn hình LED 7 đoạn dương chung (common anode) và màn hình LED 7 đoạn âm chung (common cathode).
Màn hình LED 7 đoạn dương chung (Common Anode)
Màn hình LED 7 đoạn kiểu dương chung (Common Anode) là một cấu trúc trong đó các anot của các đoạn LED (7 đoạn cơ bản) được kết nối với nhau để hiển thị một ký tự hoặc số cụ thể. Trong kiểu này, bạn cung cấp một nguồn điện áp dương cho anot chung và kết nối các cathode của các đoạn LED với các transistors hoặc chốt (trong trường hợp của mạch điều khiển).
Khi một cathode cụ thể kết nối với đất (ground), đoạn LED tương ứng sẽ được kích hoạt và sáng lên. Mỗi cathode tương ứng với một đoạn LED cụ thể, khi nó được kết nối với đất, sẽ cho phép dòng điện chạy qua đoạn LED tạo ra ánh sáng.
Cấu trúc dương chung (Common Anode) làm cho các đoạn LED sáng lên khi cathode của chúng được kích hoạt bằng cách kết nối với đất, trong khi anot chung nhận nguồn điện áp dương. Điều này tạo ra sự khác biệt trong việc kích hoạt và điều khiển mỗi đoạn LED riêng lẻ để tạo ra các ký tự và chữ số trên màn hình LED 7 đoạn.
Mô-đun LED kiểu dương chung thường được sử dụng trong các ứng dụng điều khiển số như đồng hồ điện tử, bảng điều khiển thông minh, và các thiết bị hiển thị số liệu. Đây là một trong những cấu trúc phổ biến trong việc tạo ra các màn hình LED 7 đoạn và cung cấp khả năng kiểm soát sáng tối cho từng đoạn LED một cách linh hoạt.
Màn hình LED 7 đoạn âm chung (Common Cathode)
Cấu trúc màn hình LED 7 đoạn theo kiểu cathode chung (Common Cathode) là một kiểu mà các cathode của các đoạn LED được kết nối với nhau để hiển thị một ký tự hoặc số cụ thể. Trong cấu trúc này, bạn cung cấp một nguồn điện âm cho cathode chung và kết nối các anot của các đoạn LED với các transistors hoặc chốt (trong trường hợp của mạch điều khiển).
Khi một anot cụ thể được kết nối với một nguồn điện dương, đoạn LED tương ứng sẽ được kích hoạt và phát sáng. Nguyên tắc hoạt động của màn hình LED 7 đoạn theo kiểu cathode chung là khi có dòng điện dương chảy qua đoạn LED và kết hợp với cathode chung, nó tạo ra hiện tượng phát sáng, hiển thị một phần của ký tự hoặc số lên màn hình.
Cấu trúc cathode chung cho phép kiểm soát việc kích hoạt và tắt từng đoạn LED riêng lẻ để tạo ra các ký tự và chữ số mong muốn trên màn hình LED. Khi một nguồn điện dương được cấp cho anot cụ thể, đoạn LED tương ứng sẽ sáng lên, cung cấp một phần của thông điệp hoặc ký tự mà bạn muốn hiển thị.
Kiểu cathode chung này thường được áp dụng rộng rãi trong các thiết bị hiển thị số như đồng hồ điện tử, bảng điều khiển và các ứng dụng điều khiển số khác. Sự linh hoạt trong việc điều khiển mỗi đoạn LED đồng thời tạo ra một cách hiển thị số liệu rõ ràng và dễ quan sát trong các thiết bị điện tử.

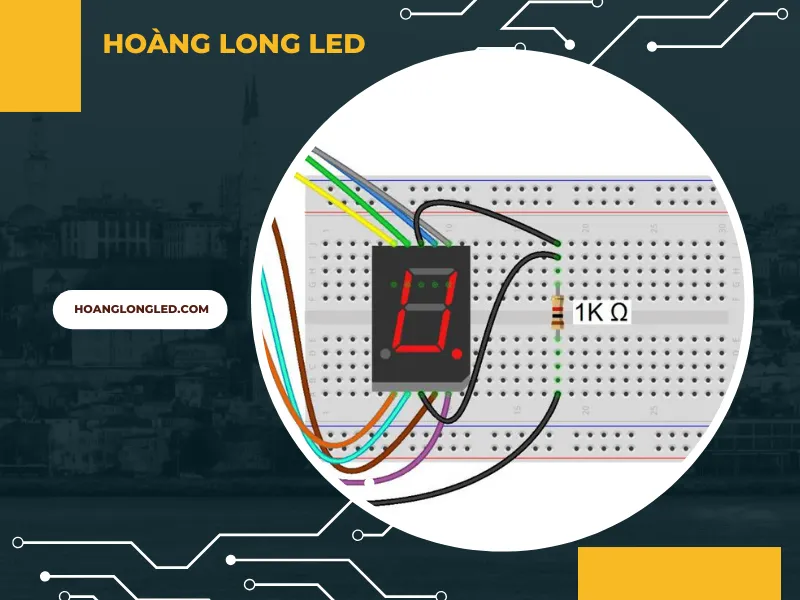

Giải pháp hiển thị số đơn giản, hiệu quả cho mọi thiết bị.
Ứng dụng của LED 7 đoạn
LED 7 đoạn thường xuất hiện trong rất nhiều thiết bị hiển thị số, bao gồm đồng hồ, bảng điện tử, và các thiết bị đo lường như máy đo nhiệt độ, áp suất, hoặc công suất. Nó cũng được ứng dụng rộng rãi trong các thiết bị điều khiển thời gian, máy đếm, hiển thị kết quả, và thông báo lỗi.
Được biết đến với cấu tạo đơn giản và khả năng hiển thị các ký tự cơ bản, LED 7 đoạn là một phương pháp hiển thị thông tin số phổ biến và đáng tin cậy trên các thiết bị điện tử. Sự linh hoạt trong việc hiển thị các con số và ký tự cơ bản làm cho nó trở thành lựa chọn ưa thích trong việc cung cấp thông tin số rõ ràng và dễ đọc trong nhiều ứng dụng khác nhau, từ các thiết bị gia dụng thông minh đến các ứng dụng công nghiệp và y tế. Điều này giúp nâng cao tính tiện lợi và sự hiệu quả của LED 7 đoạn trong việc hiển thị thông tin số một cách rõ ràng và chính xác.
Các phương pháp điều khiển nhiều LED 7 đoạn
Kết nối các chân điều khiển của LED trực tiếp với PORT của vi điều khiển
Phương pháp này liên quan đến việc trực tiếp kết nối các chân điều khiển của màn hình LED 7 đoạn với các chân PORT của vi điều khiển. Điều này đòi hỏi vi điều khiển cần phải có đủ số lượng chân điều khiển để có thể kết nối với tất cả các đoạn của màn hình LED 7 đoạn.
Chân PORT là gì? Trong ngữ cảnh của vi điều khiển hoặc vi xử lý, “chân PORT” thường được hiểu là một nhóm các chân hoặc chân kết nối vật lý trên vi điều khiển dùng để giao tiếp với các thiết bị hoặc các phần mạch ngoại vi bên ngoài.
Mỗi chân PORT có thể hoặc không thể được sử dụng để giao tiếp với các thiết bị ngoại vi khác nhau, như cảm biến, LED, motor, hoặc các mạch điện tử khác. Chân PORT thường được điều khiển thông qua lệnh của chương trình, để gửi hoặc nhận dữ liệu từ các thiết bị ngoại vi hoặc các phần mạch bên ngoài.
Trên một vi điều khiển, chân PORT thường được chia thành các nhóm chức năng khác nhau. Ví dụ, có thể có các nhóm PORT được thiết kế để đọc dữ liệu từ cảm biến, hoặc để điều khiển đèn LED, hoặc để giao tiếp với các thiết bị khác.
Tổ chức và chức năng cụ thể của các chân PORT có thể thay đổi tùy thuộc vào loại vi điều khiển hay vi xử lý cụ thể mà người sử dụng đang làm việc.
Khi sử dụng phương pháp này, mỗi đoạn LED của màn hình 7 đoạn được điều khiển trực tiếp thông qua các chân điều khiển của vi điều khiển. Điều này cung cấp sự linh hoạt và kiểm soát chi tiết đối với việc hiển thị các con số, chữ cái hoặc thông tin cụ thể trên màn hình LED.
Tuy nhiên, việc kết nối trực tiếp mỗi đoạn LED với vi điều khiển có thể đòi hỏi một số lượng lớn chân điều khiển, đặc biệt khi cần hiển thị nhiều màn hình LED hoặc khi cần kết hợp nhiều chức năng khác của vi điều khiển.
Phương pháp này thường được sử dụng trong các ứng dụng cần kiểm soát chính xác và linh hoạt trong việc hiển thị thông tin trên màn hình LED 7 đoạn, nhưng cần phải xem xét kỹ lưỡng về sự tiện lợi và khả năng mở rộng của vi điều khiển khi áp dụng trong các hệ thống lớn hoặc phức tạp hơn.
Dùng quét LED
Phương pháp sử dụng quét LED 7 đoạn liên quan đến việc kích hoạt và hiển thị chỉ một đoạn LED trong một khoảng thời gian cụ thể, sau đó chuyển sang đoạn LED tiếp theo và tắt trạng thái hiển thị của đoạn trước. Quá trình này lặp lại với tần suất cao đến mức người sử dụng có cảm giác như tất cả các đoạn đang được hiển thị đồng thời.
Kỹ thuật này giúp giảm thiểu số lượng chân điều khiển cần thiết trên vi điều khiển, vì chỉ cần kích hoạt một đoạn LED tại một thời điểm nhất định. Quét LED tạo ra ấn tượng của việc hiển thị đồng thời tất cả các đoạn LED, mặc dù thực tế chỉ một đoạn được kích hoạt vào mỗi khoảng thời gian rất ngắn.
Tuy nhiên, với tần suất quét cao, mắt người sử dụng không nhận thấy sự chuyển đổi giữa các đoạn LED được kích hoạt với tốc độ đủ nhanh, tạo cảm giác như chúng đang hiển thị cùng nhau. Điều này cho phép việc hiển thị các ký tự hoặc số trên màn hình LED 7 đoạn một cách liên tục và rõ ràng, mặc dù thực chất chỉ một đoạn được hiển thị tại một thời điểm cụ thể.
Phương pháp quét LED 7 đoạn thường được áp dụng trong các ứng dụng cần tiết kiệm chân điều khiển và tạo hiệu ứng hiển thị liên tục, dễ nhận biết trên màn hình LED. Tuy nhiên, việc quét với tần suất cao có thể đòi hỏi xử lý mạnh mẽ và đồng bộ cao hơn từ vi điều khiển.
Sử dụng quét LED nhưng dùng IC chốt dữ liệu
Phương pháp này sử dụng một IC (Integrated Circuit) chốt dữ liệu để giảm thiểu việc sử dụng các chân điều khiển khi thao tác với màn hình LED 7 đoạn. Khi kết hợp với IC chốt dữ liệu, người dùng chỉ cần một số lượng ngõ vào trên vi điều khiển để gửi dữ liệu tới IC chốt, từ đó điều khiển hiển thị của màn hình LED 7 đoạn. Điều này mang lại lợi ích lớn về việc giảm số lượng chân điều khiển cần thiết và cải thiện quá trình lập trình và điều khiển màn hình LED 7 đoạn.
Bằng việc sử dụng IC chốt dữ liệu, việc điều khiển mỗi đoạn LED của màn hình trở nên hiệu quả hơn. Thay vì cần một chân điều khiển riêng cho mỗi đoạn LED, IC chốt dữ liệu giúp gom gọn dữ liệu và điều khiển từ vi điều khiển tới màn hình LED thông qua ít chân hơn. Điều này cải thiện tính linh hoạt của việc kết nối và tối ưu hóa quy trình lập trình khi làm việc với màn hình LED 7 đoạn.
Lợi ích lớn nhất của việc sử dụng IC chốt dữ liệu là giảm đáng kể số lượng chân điều khiển cần thiết, giúp giảm phức tạp và chi phí trong việc thiết kế mạch điều khiển. Đồng thời, việc tối ưu hóa việc lập trình và điều khiển màn hình LED 7 đoạn giúp người dùng dễ dàng và tiện lợi hơn khi triển khai các ứng dụng yêu cầu sử dụng LED 7 đoạn trong các thiết bị điện tử và các dự án linh hoạt.
Qua bài viết này, chúng ta đã có cơ hội tìm hiểu về nguyên tắc hoạt động cơ bản của màn hình LED 7 đoạn – một thiết bị hiển thị số đơn giản nhưng vô cùng hữu ích. Nhờ những ưu điểm về độ tin cậy, chi phí thấp và dễ sử dụng, LED 7 đoạn đã trở thành một công cụ quan trọng được áp dụng rộng rãi trong nhiều thiết bị điện tử hiện đại.
Hy vọng rằng thông tin được cung cấp trong bài viết sẽ giúp bạn đọc hiểu rõ hơn về nguyên lý cơ bản của loại LED này và ứng dụng của nó trong thế giới điện tử ngày nay. Hoàng Long LED mong rằng bài viết sẽ mang lại giá trị thông tin hữu ích cho quý vị về cách hoạt động và tính ứng dụng của loại LED này.
