AOI (Automated Optical Inspection) là một công nghệ kiểm tra tự động bằng hình ảnh, được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là trong sản xuất màn hình LED. Với khả năng phát hiện và sửa chữa các lỗi nhỏ nhất trong quá trình sản xuất, AOI không chỉ giúp nâng cao chất lượng sản phẩm mà còn tối ưu hóa quy trình, giảm thiểu chi phí sản xuất và rút ngắn thời gian đưa sản phẩm ra thị trường. Bài viết này sẽ giúp bạn hiểu rõ hơn về AOI, từ khái niệm cơ bản đến những ứng dụng cụ thể trong lĩnh vực sản xuất màn hình LED.
Công nghệ AOI là gì?
AOI, viết tắt của Automated Optical Inspection, có nghĩa là Kiểm tra Quang học Tự động, là một công nghệ tiên tiến được ứng dụng rộng rãi trong ngành sản xuất điện tử, đặc biệt trong việc kiểm tra lỗi trên các bảng mạch in (PCB) trong quá trình sản xuất.
Hệ thống AOI hoạt động dựa trên việc sử dụng các camera có độ phân giải cao để quét toàn bộ bề mặt của PCB với độ chi tiết cực kỳ cao. Sau khi thu thập dữ liệu hình ảnh, hệ thống sẽ áp dụng các thuật toán trí tuệ nhân tạo (AI) để phân tích và so sánh với các tiêu chuẩn đã định trước, từ đó phát hiện ra những lỗi nhỏ nhất như thiếu linh kiện, hàn không đạt chuẩn, hay mạch bị đứt. Công nghệ này không chỉ giúp đảm bảo chất lượng sản phẩm đạt mức cao nhất mà còn tăng cường hiệu quả sản xuất bằng cách phát hiện lỗi sớm, giảm thiểu nguy cơ sản phẩm bị lỗi đến tay người tiêu dùng, và tối ưu hóa quá trình sản xuất tổng thể.

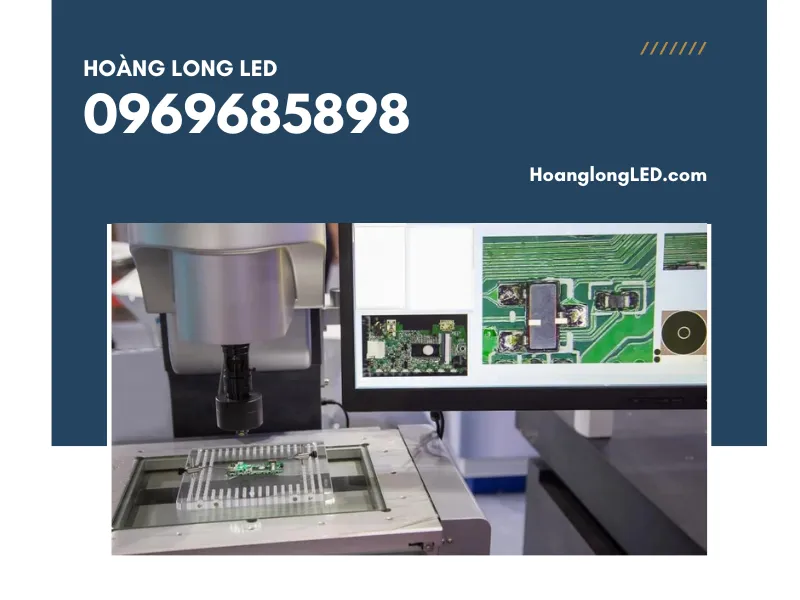

Hệ thống AOI quét bề mặt bảng mạch LED, phát hiện mọi lỗi nhỏ nhất để bảo đảm mỗi sản phẩm đều hoàn hảo.
Nguyên lý hoạt động của AOI
Nguyên lý hoạt động của công nghệ AOI dựa trên việc sử dụng hình ảnh để kiểm tra và phân tích bề mặt hoặc các chi tiết của sản phẩm nhằm phát hiện lỗi hoặc khuyết điểm. Cụ thể:
Chiếu sáng
Đầu tiên, bảng mạch in (PCB) được đặt dưới hệ thống đèn LED có độ sáng cao và ổn định, nhằm tạo ra hình ảnh rõ nét và chi tiết nhất. Ánh sáng có thể là ánh sáng trắng, đơn sắc, hoặc đa sắc, tùy thuộc vào loại lỗi mà hệ thống cần phát hiện. Sự lựa chọn loại ánh sáng phù hợp đóng vai trò quan trọng trong việc làm nổi bật các đặc điểm của sản phẩm, giúp hệ thống nhận diện và phân tích chính xác.
Ví dụ:
- Đối với việc phát hiện lỗi trầy xước trên bề mặt PCB, ánh sáng được chiếu từ góc nghiêng sẽ làm nổi bật các vết xước, giúp hệ thống dễ dàng xác định vị trí và mức độ hư hại.
- Đối với việc kiểm tra các chip LED bị lỗi, ánh sáng UV có thể được sử dụng để kích thích chip LED phát sáng. Điều này giúp phát hiện các điểm chết (dead pixels) hoặc những điểm sáng bất thường, đảm bảo rằng chỉ những sản phẩm đạt tiêu chuẩn chất lượng mới được đưa vào sử dụng.
Sự kết hợp giữa hệ thống đèn LED và phương pháp chiếu sáng thích hợp không chỉ đảm bảo chất lượng hình ảnh thu được mà còn tăng cường khả năng phát hiện lỗi của hệ thống AOI.
Quét hình ảnh
Hệ thống AOI sử dụng camera có độ phân giải cao, lên đến hàng chục megapixel, để quét toàn bộ bề mặt của bảng mạch in (PCB). Camera này có khả năng di chuyển linh hoạt theo nhiều hướng khác nhau như ngang, dọc, và thậm chí theo các góc xiên, giúp tiếp cận và quan sát mọi chi tiết của PCB từ nhiều góc độ khác nhau. Với tốc độ chụp ảnh cao, có thể lên đến hàng nghìn khung hình mỗi giây, hệ thống có khả năng ghi lại hình ảnh sản phẩm một cách toàn diện và chi tiết.
Những hình ảnh chất lượng cao này sau đó được truyền đến phần mềm phân tích, nơi các thuật toán tiên tiến sẽ xử lý và so sánh với các tiêu chuẩn đã định trước để phát hiện mọi lỗi hoặc khuyết điểm nhỏ nhất. Nhờ vào sự kết hợp giữa độ phân giải cao và khả năng chụp ảnh nhanh, hệ thống AOI đảm bảo quá trình kiểm tra lỗi được thực hiện một cách toàn diện và chính xác, giúp tối ưu hóa chất lượng sản phẩm trước khi chúng được chuyển sang các giai đoạn sản xuất tiếp theo.
Xử lý ảnh
Hình ảnh thu được từ camera sẽ được truyền đến máy tính để xử lý thông qua phần mềm chuyên dụng AOI. Phần mềm này được tích hợp các thuật toán học máy tiên tiến, có khả năng học hỏi từ dữ liệu và tự động điều chỉnh để ngày càng nâng cao độ chính xác trong việc phát hiện lỗi. Nhờ khả năng xử lý một lượng lớn dữ liệu trong thời gian ngắn, phần mềm AOI không chỉ tăng hiệu suất hoạt động của hệ thống mà còn đảm bảo mức độ chính xác cao trong quá trình kiểm tra.
Tăng cường hiệu quả sản xuất và giảm thiểu lãng phí trong ngành sản xuất màn hình LED.
Quá trình xử lý ảnh cơ bản trong hệ thống AOI bao gồm các bước sau:
- Chuyển đổi màu: Hình ảnh gốc thường được chụp ở không gian màu RGB, nhưng để phân tích dễ dàng hơn, hệ thống có thể chuyển đổi sang không gian màu phù hợp hơn, chẳng hạn như HSV (Hue, Saturation, Value). Điều này giúp phần mềm dễ dàng phân biệt các đặc trưng màu sắc của hình ảnh.
- Lọc nhiễu: Trong quá trình chụp ảnh, hình ảnh có thể bị nhiễu do ánh sáng không đồng đều, bụi bẩn hoặc rung động. Phần mềm sẽ áp dụng các bộ lọc để loại bỏ các nhiễu này, đảm bảo rằng hình ảnh trở nên rõ ràng và sẵn sàng cho quá trình phân tích tiếp theo.
- Cân chỉnh: Phần mềm sẽ điều chỉnh các yếu tố như độ sáng, độ tương phản và độ sắc nét của hình ảnh để tối ưu hóa khả năng nhận diện lỗi. Mục tiêu của bước này là đảm bảo rằng tất cả các chi tiết quan trọng đều được hiển thị rõ ràng, giúp quá trình phân tích trở nên chính xác hơn.
- Phân đoạn: Hình ảnh được chia nhỏ thành các vùng riêng biệt, mỗi vùng đại diện cho một phần cụ thể của PCB. Bằng cách này, phần mềm có thể tập trung phân tích từng chi tiết nhỏ mà không bị ảnh hưởng bởi các vùng khác.
- Trích xuất đặc trưng: Sau khi hình ảnh đã được phân đoạn, phần mềm sẽ tiến hành trích xuất các đặc trưng quan trọng như kích thước, hình dạng, màu sắc, và kết cấu. Những đặc trưng này sẽ được so sánh với các tiêu chuẩn đã định trước để phát hiện và đánh giá các lỗi tiềm ẩn.
Nhờ quy trình xử lý ảnh chi tiết và chính xác, hệ thống AOI không chỉ giúp phát hiện các lỗi một cách nhanh chóng mà còn đảm bảo rằng những sản phẩm đạt chuẩn sẽ được sản xuất và đưa ra thị trường.
Phát hiện lỗi
Phần mềm xử lý hình ảnh sẽ tiến hành so sánh chi tiết từng phần của hình ảnh quét được với mẫu chuẩn đã được lập trình sẵn để xác định các điểm khác biệt. Quá trình này diễn ra với độ chính xác cao, cho phép phần mềm phát hiện ngay cả những sai lệch nhỏ nhất so với mẫu chuẩn. Bất kỳ sai lệch nào được phát hiện đều được coi là lỗi và sẽ được đánh dấu tự động trên bảng mạch in để phục vụ cho quá trình sửa chữa hoặc loại bỏ.
Các lỗi này có thể bao gồm từ thiếu linh kiện, linh kiện lắp sai vị trí, đến các vấn đề về hàn hoặc các vết nứt trên mạch. Sau khi xác định được các lỗi, hệ thống sẽ đưa ra báo cáo chi tiết, giúp kỹ thuật viên dễ dàng tiến hành các biện pháp sửa chữa cần thiết.
Phân loại lỗi
Hệ thống AOI không chỉ có khả năng phát hiện lỗi mà còn tích hợp chức năng phân loại lỗi theo mức độ nghiêm trọng và loại lỗi. Điều này giúp nâng cao hiệu quả trong quá trình kiểm tra và sửa chữa, đảm bảo rằng các vấn đề quan trọng được xử lý kịp thời.
Cụ thể, hệ thống có thể phân biệt giữa các lỗi nhỏ và ít ảnh hưởng, như vết bẩn hoặc bụi trên bề mặt, với các lỗi nghiêm trọng hơn, chẳng hạn như thiếu linh kiện, linh kiện lắp sai vị trí, hoặc hàn không đúng cách. Những lỗi nhỏ thường không ảnh hưởng đến chức năng tổng thể của sản phẩm và có thể được xử lý sau, trong khi các lỗi nghiêm trọng có thể gây ra hỏng hóc hoặc làm gián đoạn quá trình hoạt động của sản phẩm, và do đó cần được ưu tiên sửa chữa.
Kiểm tra tự động với AOI giúp phát hiện và sửa chữa lỗi trên bề mặt màn hình LED, từ xước đến điểm chết
Xuất báo cáo
Sau khi hoàn tất quá trình kiểm tra, hệ thống AOI sẽ tự động tạo ra một báo cáo chi tiết, ghi lại tất cả các lỗi đã được phát hiện trong quá trình quét. Báo cáo này bao gồm nhiều thông tin quan trọng như vị trí cụ thể của từng lỗi trên bảng mạch, loại lỗi (chẳng hạn như thiếu linh kiện, lỗi hàn, hoặc vết nứt), và mức độ nghiêm trọng của từng lỗi.
Báo cáo chi tiết này đóng vai trò then chốt trong việc giúp đội ngũ kiểm tra nhanh chóng nhận diện các lỗi cần được sửa chữa. Nhờ vào việc cung cấp thông tin rõ ràng và cụ thể, nhân viên kỹ thuật có thể tập trung vào những khu vực và vấn đề cần ưu tiên, từ đó tối ưu hóa thời gian sửa chữa và giảm thiểu nguy cơ lỗi sót.
Ứng dụng của AOI trong sản xuất màn hình LED
Màn hình LED là một loại thiết bị điện tử phức tạp, bao gồm nhiều linh kiện nhỏ và đòi hỏi kỹ thuật cùng độ chính xác cao đến từng chi tiết. Vì lý do này, việc ứng dụng công nghệ AOI (Automated Optical Inspection) trong ngành công nghiệp sản xuất màn hình LED là cực kỳ cần thiết.
Công nghệ AOI hỗ trợ đáng kể trong mọi công đoạn của quá trình sản xuất màn hình LED, giúp đảm bảo sản phẩm cuối cùng đạt chất lượng cao và độ tin cậy tối ưu. Nhờ vào khả năng phát hiện lỗi nhanh chóng và chính xác, AOI giúp giảm thiểu tối đa các yếu tố lỗi, từ đó nâng cao hiệu suất và độ bền của màn hình LED. Cụ thể:
Kiểm tra nguyên liệu đầu vào
- Kiểm tra chip LED: Quá trình kiểm tra chip LED bao gồm phát hiện các lỗi như chip bị hỏng, lỗi, lắp sai vị trí, vấn đề về độ sáng, độ đồng đều màu sắc, tuổi thọ, và kết nối điện. Việc kiểm tra kỹ lưỡng giúp đảm bảo rằng các chip LED đáp ứng đầy đủ các tiêu chuẩn về chất lượng và hiệu suất trước khi được sử dụng trong sản xuất màn hình LED.
- Kiểm tra vật liệu quang học: Việc kiểm tra các vật liệu quang học như tấm phim dẫn quang, tấm khuếch tán và tấm phản xạ bao gồm phát hiện các lỗi như xước, rạn nứt, bong tróc, bụi bẩn, và kiểm tra độ đồng đều của lớp phủ. Điều này đảm bảo rằng vật liệu quang học có chất lượng tốt, giúp tạo ra hình ảnh sắc nét và đồng đều trên màn hình LED.
Kiểm tra bán thành phẩm
- Kiểm tra khung màn hình: Xác định các lỗi trên khung màn hình như xước, rạn nứt, cong vênh, và sai lệch kích thước. Quá trình kiểm tra này đảm bảo rằng khung màn hình có độ chính xác cao và đủ chắc chắn, hỗ trợ các bộ phận khác của màn hình LED một cách ổn định và hiệu quả.
- Kiểm tra bảng mạch in (PCB): Phát hiện các lỗi trên PCB như thiếu linh kiện, lắp linh kiện sai vị trí, linh kiện bị hỏng, mối hàn không đúng cách, hàn thiếu hoặc hàn thừa. Việc kiểm tra kỹ lưỡng giúp đảm bảo rằng PCB hoạt động chính xác và hiệu quả, đóng vai trò quan trọng trong việc điều khiển màn hình LED.
Kiểm tra thành phẩm
- Kiểm tra lỗi bề mặt: Phát hiện các lỗi trên bề mặt màn hình LED, bao gồm xước, rạn nứt, bong tróc, bụi bẩn, độ đồng đều lớp phủ phosphor, điểm chết và điểm sáng bất thường. Quá trình kiểm tra này đảm bảo rằng màn hình LED có bề mặt mịn màng, sáng và không có tì vết.
- Kiểm tra lỗi hiển thị: Xác định các vấn đề hiển thị như nhiễu, méo hình, sọc, điểm chết, cũng như kiểm tra độ sáng, độ tương phản và góc nhìn. Mục tiêu là đảm bảo rằng màn hình LED hiển thị hình ảnh sắc nét, rõ ràng và chính xác.
- Kiểm tra hiệu suất: Đo lường các thông số hiệu suất của màn hình LED, bao gồm độ sáng, độ tương phản, tuổi thọ và mức tiêu thụ điện năng. Điều này đảm bảo rằng màn hình LED đáp ứng đầy đủ các tiêu chuẩn về hiệu suất và độ bền.
Giúp tăng tốc độ sản xuất và nâng cao năng suất, đồng thời giảm thiểu thời gian và chi phí kiểm tra.
Lợi ích của việc ứng dụng AOI trong sản xuất màn hình LED
Ứng dụng công nghệ AOI (Automatic Optical Inspection – Kiểm tra Quang học Tự động) trong sản xuất màn hình LED mang lại nhiều lợi ích đáng kể, bao gồm:
- Nâng cao chất lượng sản phẩm: Công nghệ AOI cho phép phát hiện và loại bỏ lỗi ngay từ giai đoạn đầu của quy trình sản xuất, từ đó giảm tỷ lệ sản phẩm lỗi và nâng cao chất lượng của màn hình LED. Việc kiểm tra tự động giúp đảm bảo rằng mọi sản phẩm đều đạt tiêu chuẩn chất lượng cao trước khi được xuất xưởng, tạo ra những sản phẩm đồng đều và đáng tin cậy.
- Tăng hiệu quả sản xuất: AOI tự động hóa quy trình kiểm tra, làm giảm thời gian và chi phí so với kiểm tra thủ công. Nhờ vào khả năng kiểm tra nhanh chóng và chính xác, AOI giúp tăng tốc độ sản xuất và nâng cao năng suất, cho phép doanh nghiệp sản xuất một khối lượng lớn sản phẩm trong khoảng thời gian ngắn hơn.
- Giảm thiểu lãng phí: Bằng cách phát hiện lỗi ngay từ đầu, AOI giúp giảm lãng phí vật liệu và chi phí sản xuất. Khi lỗi được nhận diện và khắc phục kịp thời, doanh nghiệp tránh được việc phải loại bỏ sản phẩm hoặc thực hiện sửa chữa phức tạp sau khi sản phẩm đã hoàn thành, góp phần giảm chi phí tổng thể và tối ưu hóa quy trình sản xuất.
- Nâng cao năng lực cạnh tranh: Công nghệ AOI không chỉ cải thiện chất lượng sản phẩm và hiệu quả sản xuất mà còn giúp nâng cao năng lực cạnh tranh của doanh nghiệp trên thị trường. Với sản phẩm chất lượng cao và quy trình sản xuất hiệu quả, doanh nghiệp có thể xây dựng uy tín vững chắc và chiếm lĩnh thị phần, từ đó nâng cao vị thế cạnh tranh.
Tóm lại, công nghệ AOI là một công cụ quan trọng trong ngành công nghiệp sản xuất màn hình LED, góp phần nâng cao chất lượng sản phẩm và hiệu quả sản xuất. Việc áp dụng AOI ngày càng trở nên phổ biến, giúp doanh nghiệp đáp ứng tốt hơn nhu cầu của thị trường và tạo ra những sản phẩm màn hình LED chất lượng cao.
