Thiết kế trình điều khiển dòng cho màn hình LED là một nhiệm vụ phức tạp và đầy thách thức, đặc biệt khi yêu cầu chất lượng hiển thị ngày càng cao. Các yếu tố như bóng mờ, điểm ảnh chéo, sắc độ xám thấp, và lần quét đầu tiên tối đều phụ thuộc vào khả năng điều khiển dòng điện ổn định và chính xác. Sự phát triển của công nghệ màn hình LED với bước sóng nhỏ càng đẩy mạnh yêu cầu về hiệu suất điều khiển, từ việc sử dụng các linh kiện P-MOSFET thuần túy đến các giải pháp tích hợp cao và điều khiển đa chức năng. Trong bối cảnh đó, các nhà thiết kế phải đối mặt với 6 khó khăn lớn, bao gồm loại bỏ bóng ma, xử lý điện áp ngược của hạt đèn, quản lý sâu bướm ngắn mạch, khắc phục hiện tượng chữ thập mở, điều chỉnh giá trị VF của hạt đèn quá lớn, và duy trì khớp nối với độ tương phản cao. Những thách thức này không chỉ đòi hỏi kiến thức sâu rộng về kỹ thuật điện tử mà còn cần sự sáng tạo và tinh tế trong thiết kế để đảm bảo chất lượng hiển thị tối ưu cho màn hình LED.

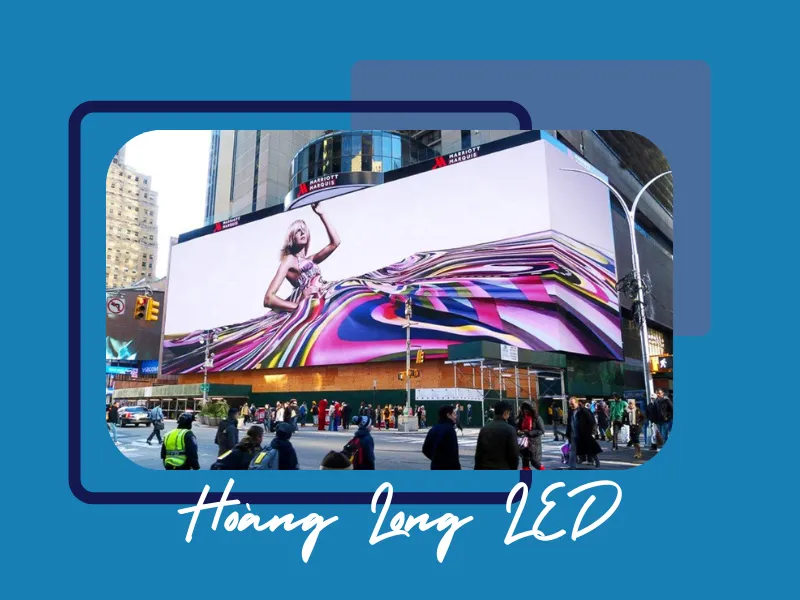

6 khó khăn khi thiết kế trình điều khiển dòng màn hình LED
Bộ điều khiển màn hình LED là gì? Bộ điều khiển màn hình LED, hay còn gọi là bộ điều khiển hiển thị LED hoặc card điều khiển, có chức năng chính là nhận tín hiệu hình ảnh và video từ máy tính hoặc thiết bị có giao diện DVI để hiển thị trên màn hình LED. Dựa vào hệ thống điều khiển, màn hình LED có thể được phân vùng và hiển thị dữ liệu hình ảnh và video một cách linh hoạt.
Dòng quét bất thường
Khi màn hình LED được quét chuyển đổi, phải mất một thời gian để công tắc PMOS bật và tắt, và để điện tích trên điện dung ký sinh dòng hàng Cr được giải phóng. Khi VLED và OUT của hàng tiếp theo được kích hoạt, điện tích chưa được giải phóng của VLED ở hàng trước có thể tạo ra một đường dẫn. Cụ thể, khi hàng (n) được bật, điện dung ký sinh của hàng Cr được tích điện với điện thế VCC. Khi chuyển sang hàng (n+1), sự chênh lệch điện thế giữa Cr và OUT làm cho điện tích được phóng qua hạt đèn, gây ra hiện tượng mờ đèn LED.
Điều khiển màn hình LED với công nghệ tiên tiến.
Để giải quyết vấn đề này, cần xả điện tích trên Cr trước khi chuyển đổi dây. Thông thường, một ống dòng có chức năng xả điện tích tích hợp có thể nhanh chóng giải phóng điện tích của tụ điện ký sinh Cr bằng cách thêm một mạch kéo xuống khi chuyển đổi. Điện thế kéo xuống hoặc điện áp xả VH được đặt càng thấp thì điện tích trên điện dung ký sinh sẽ được phóng ra càng nhanh, từ đó cải thiện hiệu quả loại bỏ hiện tượng bóng ma.
Phương pháp xả điện tích này giúp giảm thiểu hiện tượng mờ đèn LED, đảm bảo chất lượng hiển thị tốt hơn. Việc kiểm soát chính xác các thông số điện áp và thời gian xả điện tích là chìa khóa để đạt được hiệu suất tối ưu, đặc biệt khi công nghệ màn hình LED ngày càng tiên tiến và yêu cầu khắt khe hơn về chất lượng hình ảnh.
Điện áp ngược bóng LED
Điện áp xung ngược của bóng đèn LED ảnh hưởng lớn đến tuổi thọ của chúng và gây ra các điểm ảnh chết, điều này luôn là mối quan ngại lớn đối với màn hình LED, đặc biệt là màn hình có độ phân giải cao trên 1m².
Trong quá trình hoạt động, đầu ra của ống dây có thể tạo ra một điện áp ngược được tải lên bóng LED. Điện áp này, cùng với điện áp trống của ống dây, có thể gây ra sự cố áp suất cao trên bóng LED.
Khi điện áp ở tấm nền với dòng điện không đổi được cố định, điện áp trống của ống dây càng cao thì điện áp ngược của bóng LED càng nhỏ. Thông thường, điện áp ngược mặc định của bóng LED là 5V. Tuy nhiên, theo các thử nghiệm từ nhà sản xuất, áp suất ngược dưới 1,4V có thể giảm đáng kể các điểm ảnh chết do áp suất ngược gây ra. Vì vậy, việc điều chỉnh điện áp trống không thể quá thấp để tránh các vấn đề liên quan đến áp suất ngược của bóng LED.
Quản lý điện áp xung ngược một cách hiệu quả là một yếu tố quan trọng để kéo dài tuổi thọ của bóng LED và đảm bảo chất lượng hiển thị của màn hình. Điều này đòi hỏi phải có các giải pháp kỹ thuật phù hợp để kiểm soát và điều chỉnh điện áp trong các mạch điều khiển, đảm bảo sự hoạt động ổn định và bền bỉ của hệ thống màn hình LED.
Dải đoản mạch (sâu bướm）
Khi bóng LED bị đoản mạch, sẽ xuất hiện hiện tượng vệt sáng kéo dài, thường được gọi là đoản mạch sâu bướm. Khi bóng LED ở giữa bị đoản mạch, các hạt đèn LED trong cùng một cột sẽ tạo thành một đường dẫn khi quét đến hàng tương ứng. Nếu chênh lệch điện áp giữa VLED và điểm A lớn hơn giá trị kích sáng của hạt đèn LED, hiện tượng sâu bướm sẽ xuất hiện.

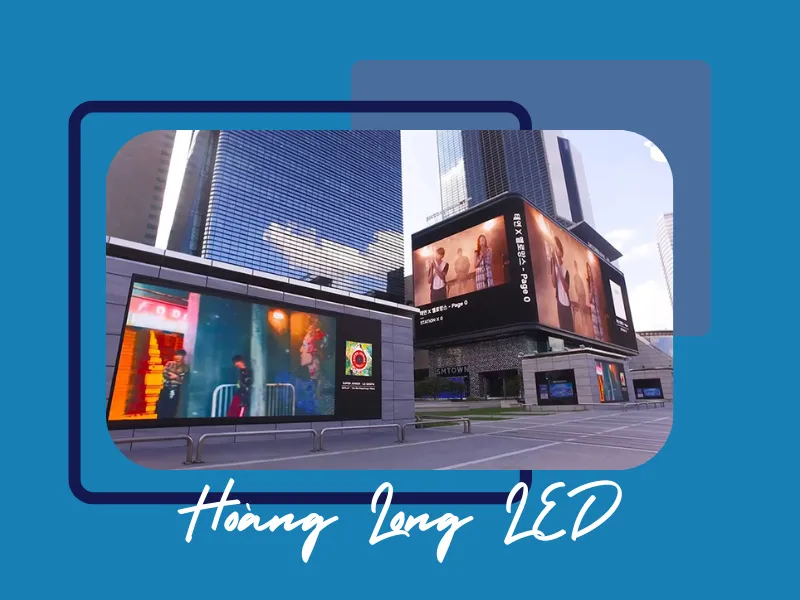

Trải nghiệm thiết kế độc đáo của dòng LED.
Sự khác biệt lớn nhất giữa sâu bướm ngắn mạch và chữ thập mở là: sâu bướm ngắn mạch sẽ xuất hiện bất kể bóng LED có hiển thị hình ảnh hay không, miễn là màn hình đang ở trạng thái quét. Trong khi đó, mạch hở sâu bướm chỉ xuất hiện khi bóng LED mở được thắp sáng.
Để giải quyết vấn đề sâu bướm ngắn mạch, một giải pháp hiệu quả là tăng điện áp làm trống ống đường dây nhằm làm giảm chênh lệch điện áp xuống nhỏ hơn điện áp chuyển tiếp LED VF. Cụ thể, điều chỉnh sao cho VLED – VHVCC – 1.4V, chênh lệch này nhỏ hơn giá trị ánh sáng của hạt đèn LED, có thể hoàn toàn loại bỏ hiện tượng sâu bướm ngắn mạch.
Quản lý hiện tượng đoản mạch sâu bướm không chỉ đảm bảo chất lượng hiển thị tốt hơn mà còn kéo dài tuổi thọ của màn hình LED. Việc điều chỉnh điện áp và kiểm soát chính xác trong mạch điều khiển là yếu tố then chốt để tránh các vấn đề liên quan đến đoản mạch và đảm bảo hệ thống hoạt động ổn định, bền bỉ.
Đi qua
Khi hạt bóng đèn hở mạch xuất hiện trên màn hình quét và điểm sáng, điện áp của kênh OUT1 có thể bị kéo xuống dưới 0,5V. Nếu điện áp xóa tiềm năng của đường quét VH là 3,5V, sẽ hình thành một đường dẫn cho cột hạt đèn, gây ra hiện tượng sâu bướm mạch hở.
Khi hạt đèn bị hở mạch, điện áp OUT1 của kênh sẽ bị kéo xuống dưới 0,5V hoặc thậm chí 0V, và điện dung ký sinh của cột Cr bị ảnh hưởng bởi điện dung ký sinh C1 và C2. Khi điện thế Cr bị kéo xuống, đèn LED ở cùng hàng với hạt đèn bị hở sẽ xuất hiện sáng yếu.
Để giải quyết vấn đề mở chéo, việc hạ thấp điện áp xóa của mạch module là cần thiết, nghĩa là điện áp xóa VH phải nhỏ hơn 1,4V. Một số ống dòng trong ngành cũng sử dụng điện áp xóa có thể điều chỉnh để giảm điện áp xóa xuống dưới 1,4V, nhằm giải quyết hiện tượng đường chéo mở. Tuy nhiên, cách làm này có thể tăng áp suất ngược của đèn LED, dẫn đến tăng tốc độ hư hỏng của hạt đèn và hiện tượng sâu bướm ngắn mạch.
Quản lý vấn đề hạt đèn hở mạch đòi hỏi phải cân bằng giữa điện áp xóa và áp suất ngược để đảm bảo chất lượng hiển thị tối ưu và tuổi thọ của đèn LED. Điều này yêu cầu các giải pháp kỹ thuật tiên tiến và sự điều chỉnh chính xác trong mạch điều khiển để tránh những vấn đề liên quan và đảm bảo màn hình LED hoạt động ổn định và bền bỉ.

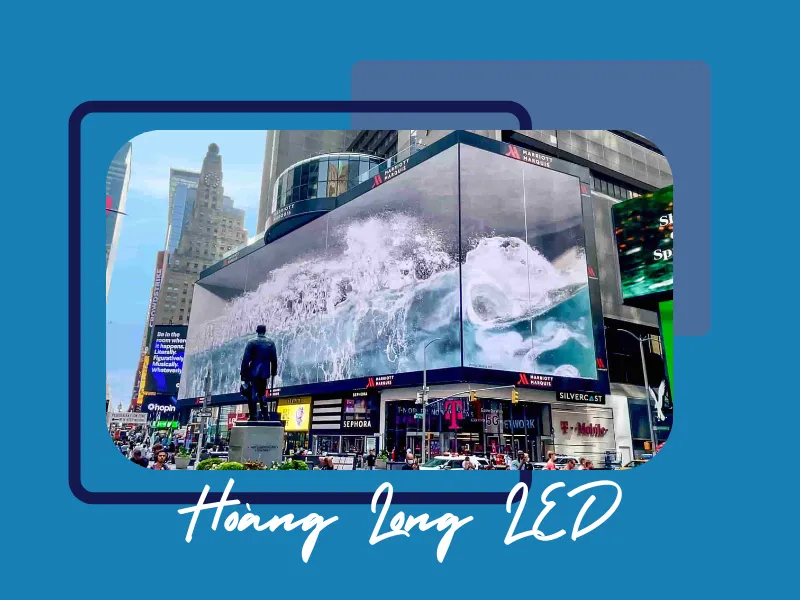

Sức mạnh của trình điều khiển hiện đại.
Giá trị VF của hạt đèn quá lớn
Giá trị VF lớn của hạt đèn LED là một vấn đề gây khó khăn trong các ứng dụng thực tế. Điện áp chuyển tiếp danh nghĩa VF của đèn xanh thường nằm trong khoảng 2,4 đến 3,4V. Chênh lệch điện áp giữa cực dương và cực âm khoảng 1,8V sẽ làm cho đèn phát sáng. Nếu điện áp ngắt VH của ống dây quá cao, có thể làm cho cả hàng hạt đèn phát sáng không mong muốn.
Lấy ví dụ với điện áp hạt đèn thuận VF1 = 3,4V. Khi quét đến hạt đèn thứ hai, VOUT và VLED1 được bật đồng thời. Điện áp đầu kênh là: VOUT = VLED1 – VF1. Điện áp qua các hàng còn lại là V△ = VH – VOUT = VH – VLED1 + VF1. Nếu V△ > 1,8V, hạt đèn có thể sáng liên tục, nghĩa là khi VH – VLED1 + VF1 > 1,8V. Với VLED = VCC (bỏ qua sụt áp của ống dòng), thì VH > VCC – 1,6V sẽ không có lợi cho việc giải quyết vấn đề độ sáng không mong muốn do giá trị VF quá lớn của hạt đèn gây ra.
Để khắc phục vấn đề này, cần điều chỉnh điện áp ngắt VH sao cho phù hợp để đảm bảo chênh lệch điện áp không gây ra hiện tượng sáng liên tục không mong muốn. Việc này đòi hỏi sự kiểm soát chính xác điện áp trong mạch điều khiển, đảm bảo rằng VH luôn nhỏ hơn VCC – 1,6V.
Quản lý chính xác giá trị VF và điện áp ngắt VH không chỉ giúp cải thiện chất lượng hiển thị mà còn kéo dài tuổi thọ của các hạt đèn LED. Điều này yêu cầu các giải pháp kỹ thuật tiên tiến và điều chỉnh tối ưu trong mạch điều khiển, đảm bảo hệ thống màn hình LED hoạt động ổn định và bền bỉ.
Khớp nối tương phản cao
Khớp nối có độ tương phản cao là hiện tượng xảy ra khi hình ảnh sáng được đặt chồng lên nền có độ sáng thấp, và hình ảnh có độ sáng thấp nằm cùng vùng với hình ảnh có độ sáng cao. Hiện tượng này chủ yếu do kênh cột đi qua ống hàng. Để cải thiện khớp nối có độ tương phản cao, một phương pháp là sử dụng thiết kế điện áp kẹp để giảm điện áp làm trống ống đường dây. Phương pháp này giữ điện áp ở mức nhất định sau khi phóng điện.
Khám phá thiết kế trình điều khiển dòng LED tiên tiến.
Tuy nhiên, thiết kế này có thể gây ra các vấn đề khác như cột ngắn mạch tối hơn, màu xám và đỏ thấp, cũng như giá trị VF của hạt đèn lớn. Từ góc độ điều khiển hàng, khớp nối có độ tương phản cao có thể được cải thiện bằng cách giảm điện áp làm trống, nhưng điều này sẽ làm tăng điện áp ngược của các hạt đèn, dẫn đến nhiều vấn đề khác.
Tóm lại, việc lựa chọn điện áp làm trống của ống đường dây phải đối mặt với những thách thức từ sáu vấn đề chính đã nêu. Điện áp làm trống không nên quá cao hoặc quá thấp. Thông thường, hiện tượng khớp nối có thể được giảm thiểu bằng cách sử dụng ổ đĩa dòng điện không đổi, vì điện áp làm trống quá thấp sẽ làm giảm độ tin cậy lâu dài của hạt đèn.
Để giải quyết triệt để các sự cố ứng dụng khác nhau, việc lựa chọn điện áp bù sáng từ 3V đến 3,4V (với VCC = 5V) là một lựa chọn hợp lý. Khoảng điện áp này có thể đáp ứng các yêu cầu thiết kế của các mô-đun quét khác nhau, giúp giải quyết hợp lý các vấn đề ứng dụng đa dạng.
Như vậy, quản lý điện áp làm trống một cách hiệu quả là yếu tố quan trọng để đảm bảo chất lượng hiển thị tối ưu và kéo dài tuổi thọ của màn hình LED. Điều này đòi hỏi các giải pháp kỹ thuật tiên tiến và sự điều chỉnh chính xác trong mạch điều khiển, giúp hệ thống màn hình LED hoạt động ổn định và bền bỉ.
