Trong thế giới công nghệ ngày nay, việc tối ưu hóa quy trình sản xuất và nâng cao hiệu quả là yếu tố quyết định cho sự thành công của nhiều doanh nghiệp. Một trong những công nghệ nổi bật giúp đạt được những mục tiêu này chính là công nghệ SMT (Surface Mount Technology). Được áp dụng rộng rãi trong ngành công nghiệp điện tử, SMT không chỉ đơn thuần là một phương pháp lắp ráp linh kiện, mà còn là một bước tiến lớn trong việc nâng cao chất lượng và giảm chi phí sản xuất. Trong bài viết này, chúng ta sẽ cùng khám phá khái niệm SMT, các ưu điểm và nhược điểm của nó, cũng như những ứng dụng đa dạng mà công nghệ này mang lại. Hãy cùng tìm hiểu để hiểu rõ hơn về vai trò của SMT trong việc định hình tương lai của công nghệ điện tử.
Công nghệ SMT là gì?
SMT, viết tắt của Surface Mount Technology, hay còn gọi là Công nghệ dán bề mặt, là một phương pháp tiên tiến trong việc lắp ráp các linh kiện điện tử lên bảng mạch in (Printed Circuit Board – PCB). Thay vì cắm chân linh kiện qua các lỗ khoan như trong công nghệ gắn xuyên lỗ (Through-Hole Technology – THT), SMT gắn trực tiếp các linh kiện lên bề mặt của bảng mạch.
Trong công nghệ SMT, các linh kiện điện tử được gọi là linh kiện dán bề mặt (Surface-Mount Devices – SMD). Các linh kiện này thường có kích thước nhỏ gọn và được thiết kế để dễ dàng dán lên bề mặt của bảng mạch, nhờ vào các lớp bột hàn và công nghệ hàn sóng. Điều này không chỉ giúp tiết kiệm không gian mà còn tối ưu hóa quy trình sản xuất, giảm thiểu lỗi và nâng cao hiệu quả. SMT đã trở thành công nghệ chủ đạo trong ngành công nghiệp điện tử hiện đại nhờ vào những ưu điểm vượt trội mà nó mang lại.

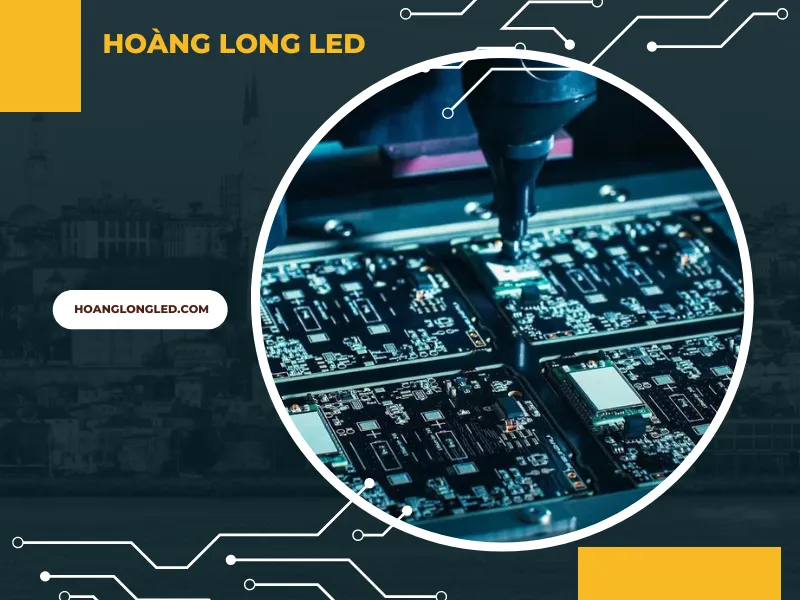

Linh kiện điện tử được gắn chính xác lên bề mặt PCB nhờ công nghệ SMT tiên tiến.
Các cách phân loại công nghệ SMT
Công nghệ SMT có thể được phân loại theo nhiều tiêu chí khác nhau, nhưng thường được phân loại chủ yếu dựa trên kích thước và kiểu dáng của linh kiện, phương pháp hàn sử dụng và quy trình sản xuất.
Phân loại theo kích thước và kiểu dáng linh kiện
- SMD (Surface Mount Device): Đây là loại linh kiện phổ biến nhất trong công nghệ SMT, nổi bật với kích thước nhỏ gọn và được gắn trực tiếp lên bề mặt của bảng mạch PCB. Linh kiện SMD bao gồm nhiều loại như tụ điện, điện trở, mạch tích hợp (IC), và chip. Nhờ thiết kế nhỏ và tính linh hoạt, SMD giúp tiết kiệm không gian và giảm chi phí sản xuất.
- BGA (Ball Grid Array): BGA là loại linh kiện SMT với cấu trúc chân kết nối được bố trí theo dạng lưới các bóng hàn nhỏ. Phương pháp này cho phép số lượng chân kết nối lớn hơn, thường được sử dụng cho các IC (Integrated Circuits) yêu cầu nhiều chân kết nối. BGA cung cấp khả năng dẫn nhiệt và điện tốt, đồng thời hỗ trợ hiệu suất cao và băng thông lớn.
- LGA (Land Grid Array): LGA là một loại linh kiện SMT tương tự như BGA, nhưng thay vì sử dụng các chân kết nối dạng bóng, LGA sử dụng các mảng tiếp xúc phẳng. Điều này giúp tăng diện tích tiếp xúc giữa linh kiện và bảng mạch, thích hợp cho các IC có kích thước lớn và yêu cầu ổn định cao. LGA thường được chọn cho các ứng dụng yêu cầu truyền tải tín hiệu và năng lượng mạnh mẽ.
- Flip Chip: Flip chip là loại linh kiện SMT được gắn trực tiếp lên bề mặt của PCB bằng keo dán, với mặt chip hướng xuống dưới. Kỹ thuật này cho phép kết nối trực tiếp giữa chip và bảng mạch mà không cần chân kết nối, giúp tăng cường hiệu suất và giảm kích thước tổng thể. Flip chip thường được sử dụng cho các IC có hiệu suất cao và yêu cầu tản nhiệt tốt.
Mỗi loại linh kiện SMT đều có những đặc điểm và ứng dụng riêng biệt, giúp đáp ứng các yêu cầu khác nhau trong thiết kế và sản xuất thiết bị điện tử.
Phân loại theo quy trình sản xuất
- SMT Thủ Công: Trong phương pháp sản xuất SMT thủ công, các bước trong quy trình lắp ráp được thực hiện chủ yếu bằng tay. Lao động thủ công thực hiện các công đoạn như gắn linh kiện, kiểm tra và hàn. Phương pháp này thường được áp dụng cho sản xuất số lượng ít hoặc các thiết bị điện tử phức tạp, nơi yêu cầu sự chính xác và tinh tế cao. SMT thủ công cho phép linh hoạt trong việc xử lý các yêu cầu đặc biệt và điều chỉnh theo từng sản phẩm cụ thể.
- SMT Bán Tự Động: Phương pháp sản xuất SMT bán tự động kết hợp giữa công việc thủ công và máy móc tự động. Trong quy trình này, một phần của công việc được thực hiện bởi máy móc tự động, trong khi các công đoạn khác vẫn yêu cầu sự can thiệp của con người. SMT bán tự động là lựa chọn lý tưởng cho sản xuất số lượng vừa phải, giúp tăng hiệu suất và giảm chi phí lao động so với phương pháp thủ công, đồng thời duy trì sự linh hoạt và kiểm soát chất lượng.
- SMT Tự Động: Phương pháp sản xuất SMT tự động sử dụng máy móc tự động để thực hiện hầu hết các bước trong quy trình lắp ráp. Các máy móc này thực hiện các công việc từ việc gắn linh kiện đến hàn và kiểm tra, với sự can thiệp của con người ở mức tối thiểu. SMT tự động thường được áp dụng cho sản xuất số lượng lớn, vì nó giúp tối ưu hóa quy trình sản xuất, giảm thời gian và chi phí, đồng thời nâng cao đồng nhất và chất lượng sản phẩm.
Mỗi phương pháp sản xuất SMT đều có những ưu điểm và hạn chế riêng, phù hợp với các nhu cầu sản xuất khác nhau từ số lượng nhỏ đến lớn.
SMT giúp tối ưu hóa không gian và tăng cường hiệu suất.
Phân loại theo phương pháp hàn
- Hàn Reflow: Đây là phương pháp hàn phổ biến nhất trong sản xuất SMT, được thực hiện bằng cách sử dụng lò nướng reflow. Trong quy trình này, bảng mạch PCB được nung nóng đến một nhiệt độ nhất định, làm chảy kem hàn đã được áp dụng trước đó. Khi nhiệt độ giảm, kem hàn sẽ đông lại, tạo ra các mối hàn chắc chắn và ổn định giữa các linh kiện và bảng mạch. Hàn reflow được ưa chuộng vì khả năng xử lý số lượng lớn linh kiện nhỏ gọn một cách hiệu quả và đồng nhất.
- Hàn Sóng: Phương pháp hàn sóng sử dụng một dòng sóng âm thanh để tạo ra các gợn sóng trên bề mặt kem hàn, giúp loại bỏ các bọt khí và cải thiện chất lượng của mối hàn. Trong quy trình này, bảng mạch được dẫn qua một bể kem hàn nóng chảy, và sóng hàn sẽ làm dâng lên lớp kem hàn, tạo ra các kết nối điện chắc chắn. Hàn sóng thường được áp dụng cho các linh kiện có kích thước lớn hoặc phức tạp, nhờ vào khả năng làm hàn đồng đều và hiệu quả trong các ứng dụng yêu cầu kết nối mạnh mẽ.
- Hàn Chọn Lọc: Hàn chọn lọc là phương pháp hàn sử dụng đầu hàn để làm nóng và nung chảy kem hàn chỉ tại các vị trí cụ thể trên bảng mạch PCB. Phương pháp này đặc biệt hữu ích cho các linh kiện nhạy cảm với nhiệt độ hoặc các linh kiện nhỏ, nơi mà nhiệt độ quá cao có thể gây hại cho sản phẩm. Hàn chọn lọc cho phép kiểm soát chính xác quá trình hàn, đảm bảo chất lượng mối hàn và bảo vệ các linh kiện nhạy cảm khỏi bị hư hại do nhiệt độ cao.
Mỗi phương pháp hàn trong SMT có các ứng dụng và ưu điểm riêng, giúp đáp ứng các yêu cầu khác nhau về kích thước linh kiện, loại bảng mạch và yêu cầu chất lượng sản phẩm.
Ưu và nhược điểm của công nghệ SMT
Ưu điểm
Công nghệ SMT (Surface Mount Technology) đóng vai trò quan trọng và mang lại nhiều lợi ích đáng kể trong ngành công nghiệp điện tử hiện đại. Dưới đây là những điểm nổi bật của SMT:
- Tối ưu hóa không gian và thiết kế: Linh kiện SMT thường có kích thước nhỏ hơn so với linh kiện gắn xuyên lỗ (THT), giúp giảm diện tích cần thiết trên bảng mạch in (PCB). Điều này cho phép tích hợp nhiều chức năng hơn trong một thiết bị nhỏ gọn, đồng thời hỗ trợ thiết kế các PCB phức tạp với nhiều lớp. SMT còn cho phép gắn linh kiện trên cả hai mặt của bảng mạch, tăng cường khả năng kết nối và tích hợp.
- Tăng hiệu suất sản xuất: Quy trình SMT có thể được tự động hóa hoàn toàn với sự hỗ trợ của các máy móc hiện đại như máy in kem hàn, máy gắn linh kiện tự động (pick-and-place machines) và lò hàn hồi nhiệt (reflow ovens). Sự tự động hóa này không chỉ giúp tăng tốc độ sản xuất mà còn giảm thiểu sai sót do con người gây ra, từ đó nâng cao năng suất và giảm chi phí sản xuất.
- Cải thiện chất lượng và độ tin cậy: Kết nối hàn của SMT thường ngắn và trực tiếp hơn, giúp giảm nhiễu điện và cải thiện hiệu suất điện của thiết bị. Phương pháp hàn hồi nhiệt (reflow soldering) tạo ra các kết nối hàn bền chắc và ổn định, giảm nguy cơ hỏng hóc do rung động hoặc thay đổi nhiệt độ, qua đó nâng cao độ tin cậy của sản phẩm.
- Đáp ứng yêu cầu của thiết bị hiện đại: Các thiết bị điện tử hiện đại như điện thoại di động, máy tính bảng, laptop và thiết bị đeo thông minh yêu cầu linh kiện nhỏ gọn và hiệu quả. SMT là công nghệ chủ đạo đáp ứng những yêu cầu này, cho phép tích hợp nhiều chức năng trên một PCB và phát triển các sản phẩm điện tử đa chức năng và phức tạp.
- Thúc đẩy sự đổi mới và phát triển công nghệ: SMT cho phép các nhà sản xuất nhanh chóng thử nghiệm và áp dụng các cải tiến mới trong thiết kế sản phẩm, đáp ứng nhu cầu thị trường một cách hiệu quả. Công nghệ này cũng hỗ trợ sự phát triển của các lĩnh vực tiên tiến như vi điện tử (microelectronics) và công nghệ nano (nanotechnology), mở ra cơ hội cho các ứng dụng mới.
- Thân thiện với môi trường: Công nghệ SMT giúp giảm thiểu lượng vật liệu thừa (như chân linh kiện), góp phần giảm lượng rác thải điện tử. Quy trình sản xuất SMT cũng hiệu quả hơn về mặt năng lượng so với các công nghệ truyền thống, qua đó giảm tác động tiêu cực đến môi trường.

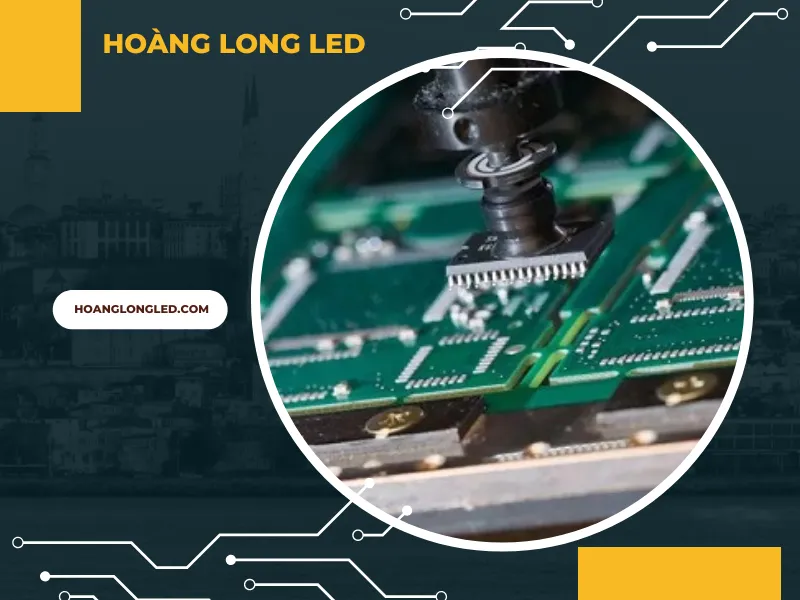

Kiểm tra chất lượng sản phẩm bằng máy AOI – đảm bảo mọi kết nối hàn đều hoàn hảo.
Điểm hạn chế của công nghệ SMT
Mặc dù công nghệ SMT (Surface Mount Technology) mang lại nhiều lợi ích và giá trị đáng kể cho ngành công nghiệp điện tử, nó cũng có một số hạn chế cần lưu ý:
- Chi phí đầu tư ban đầu cao: Một trong những hạn chế chính của công nghệ SMT là chi phí đầu tư ban đầu cao. Các thiết bị cần thiết, bao gồm máy in kem hàn, máy gắn linh kiện tự động và lò hàn hồi nhiệt, đều có giá thành cao. Thêm vào đó, việc thiết lập và duy trì hệ thống sản xuất SMT yêu cầu đầu tư đáng kể, điều này có thể gây khó khăn cho các doanh nghiệp nhỏ hoặc mới bắt đầu.
- Khó sửa chữa và thay thế linh kiện: Các linh kiện SMT có kích thước nhỏ và được gắn chắc chắn vào bề mặt PCB, làm cho việc sửa chữa và thay thế các linh kiện hỏng hóc trở nên phức tạp hơn. Quá trình sửa chữa đòi hỏi kỹ năng cao và thiết bị chuyên dụng để thao tác chính xác trên các linh kiện nhỏ. Hơn nữa, khả năng tái sử dụng linh kiện sau khi hàn hồi nhiệt là rất thấp, làm tăng chi phí sửa chữa và bảo trì sản phẩm.
- Yêu cầu kỹ thuật cao: SMT yêu cầu độ chính xác cao trong tất cả các bước của quy trình sản xuất, từ việc in kem hàn, đặt linh kiện đến quá trình hàn. Những sai sót nhỏ có thể dẫn đến lỗi nghiêm trọng trong sản phẩm cuối cùng. Để đảm bảo chất lượng sản phẩm, cần phải có hệ thống kiểm tra và bảo trì hiện đại, cùng với đội ngũ kỹ thuật viên có trình độ chuyên môn cao, điều này làm tăng chi phí và phức tạp hóa quy trình sản xuất.
- Yêu cầu về môi trường sản xuất: Quy trình SMT yêu cầu môi trường sản xuất phải sạch sẽ để tránh bụi và tạp chất làm ảnh hưởng đến chất lượng hàn. Điều này đòi hỏi các cơ sở sản xuất phải đầu tư vào hệ thống kiểm soát môi trường, làm tăng chi phí vận hành. Nếu môi trường sản xuất không đạt tiêu chuẩn, có thể dẫn đến các vấn đề về chất lượng và độ tin cậy của sản phẩm cuối cùng, làm giảm hiệu suất và uy tín của nhà sản xuất.
Quy trình chung của công nghệ SMT
Quy trình chung của công nghệ dán bề mặt (SMT) bao gồm bốn bước chính:
Quét hợp kim hàn
Trong công nghệ SMT, kem hàn có dạng bột nhão với độ bám dính cao và thành phần có thể thay đổi tùy thuộc vào công nghệ và loại linh kiện cần hàn. Kem hàn được quét qua các lỗ của một mặt nạ kim loại (metal mask hoặc stencil) đặt trên PCB, nhằm đảm bảo rằng kem hàn chỉ bám vào những vị trí cần thiết và tránh dính vào những khu vực không mong muốn. Sau khi hoàn tất việc quét kem hàn, bảng mạch sẽ được chuyển sang công đoạn gắn linh kiện.
Gắn chíp, gắn IC
Linh kiện từ băng chuyền hoặc khay sẽ được máy tự động tháo ra và đặt vào vị trí đã được quét kem hàn. PCB sau đó được lật mặt và quá trình gắn linh kiện tiếp tục được thực hiện sau khi kem hàn được sấy khô. Công nghệ SMT tiên tiến hiện nay còn cho phép gắn linh kiện trên cả hai mặt của bảng mạch đồng thời, tăng cường khả năng tích hợp và giảm thời gian sản xuất.
Gia nhiệt – làm mát
PCB được đưa vào lò sấy, nơi nó sẽ đi qua các khu vực có nhiệt độ tăng dần. Quá trình này giúp linh kiện thích ứng dần với sự thay đổi nhiệt độ. Khi nhiệt độ trong lò đạt đủ mức, kem hàn sẽ nóng chảy và dán chặt linh kiện lên PCB. Sau khi quá trình hàn hoàn tất, các linh kiện sẽ được làm khô nhanh chóng bằng khí nén sau khi được rửa sạch bằng hóa chất, dung môi và nước để loại bỏ các dư lượng hàn và làm sạch bề mặt.

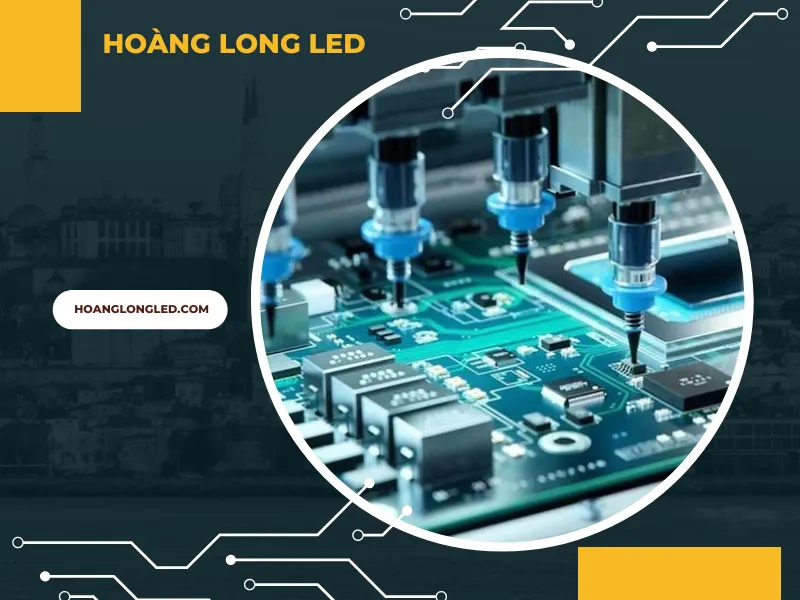

Công nghệ SMT giúp phát hiện lỗi tiềm ẩn trong sản phẩm điện tử.
Kiểm tra và sửa lỗi
Để đảm bảo chất lượng sản phẩm, các thiết bị kiểm tra hiện đại như máy kiểm tra quang học tự động (AOI – Automated Optical Inspection) hoặc máy X-ray được sử dụng. Những thiết bị này giúp phát hiện các lỗi vị trí hoặc lỗi tiếp xúc của linh kiện và kem hàn trên bề mặt của bảng mạch. Việc kiểm tra kỹ lưỡng này giúp đảm bảo rằng tất cả các kết nối được thực hiện chính xác và đạt tiêu chuẩn chất lượng cao nhất.
Ứng dụng công nghệ SMT
Công nghệ dán bề mặt SMT (Surface Mount Technology) được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là trong ngành công nghiệp điện tử. Dưới đây là một số ứng dụng tiêu biểu:
- Sản xuất module LED: SMT được sử dụng để gắn các chip LED nhỏ lên bảng mạch in trong sản xuất module LED. Công nghệ này cho phép tạo ra các nguồn sáng hiệu quả, tiết kiệm năng lượng với độ sáng cao, tuổi thọ dài và giá thành cạnh tranh.
- Sản xuất bảng mạch in linh hoạt (FPC): FPC sử dụng SMT để gắn các linh kiện điện tử lên lớp vật liệu mỏng và dẻo, tạo ra các bảng mạch in linh hoạt có khả năng uốn cong. SMT giúp sản xuất FPC với độ mỏng nhẹ và dễ dàng tích hợp vào các thiết bị điện tử có thiết kế phức tạp.
- Sản xuất điện thoại thông minh: Công nghệ SMT là nền tảng chính trong sản xuất các linh kiện của điện thoại thông minh, bao gồm chip xử lý, chip nhớ, tụ điện, điện trở, và nhiều linh kiện khác.
Ứng dụng trong các thiết bị điện tử khác:
- Máy tính xách tay: SMT được sử dụng trong sản xuất các linh kiện quan trọng như CPU, GPU, RAM, ổ cứng, và nhiều thành phần khác của laptop.
- Thiết bị giải trí: Máy tính bảng, tivi thông minh, máy nghe nhạc, và các thiết bị giải trí khác đều sử dụng SMT để lắp ráp các linh kiện điện tử.
- Thiết bị mạng: Router, modem, switch mạng và các thiết bị mạng khác cũng ứng dụng công nghệ SMT để cải thiện hiệu suất và độ tin cậy.
- Thiết bị y tế: SMT đóng vai trò quan trọng trong sản xuất thiết bị y tế như máy chụp X-quang, máy siêu âm, máy đo điện tim, và các thiết bị khác, giúp cải thiện chất lượng và độ chính xác của các thiết bị này.
- Thiết bị công nghiệp: Công nghệ SMT cũng được sử dụng trong sản xuất các thiết bị công nghiệp như robot, PLC (Programmable Logic Controller), servo motor, và biến tần, góp phần nâng cao hiệu suất và tính linh hoạt của các hệ thống công nghiệp.
Công nghệ SMT không chỉ mang lại nhiều lợi ích trong việc nâng cao hiệu suất và độ tin cậy của sản phẩm mà còn đáp ứng nhu cầu ngày càng cao trong các lĩnh vực công nghiệp điện tử hiện đại.
