Hiện nay màn hình LED Quiangli đang dần trở nên phổ biến đối với người sử dụng, vậy màn hình Qiangli LED P2 trong nhà có tính năng và ưu điểm như thế nào hãy cùng LED Hoàng Long tìm hiểu ngay trong bài viết dưới đây:
Màn hình Qiangli LED P2 trong nhà là gì?

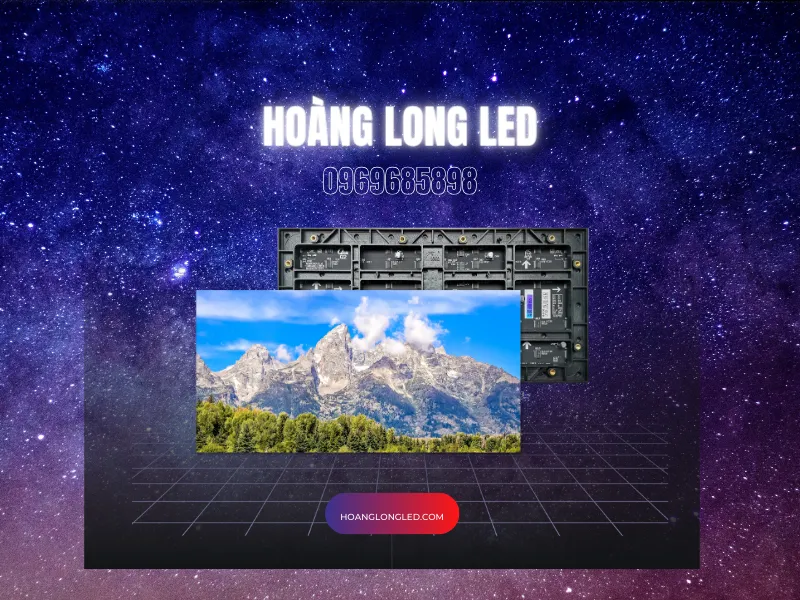

Màn hình Qiangli LED P2 trong nhà
Màn hình Qiangli LED là gì? Màn hình Qiangli LED là một loại màn hình sử dụng công nghệ LED (Light Emitting Diode) để hiển thị hình ảnh và video. Điểm đặc biệt của màn hình LED Qiangli chính là sự kết hợp giữa các điốt phát sáng LED để tạo nên các hình ảnh hoặc video chất lượng cao với độ phân giải cực kỳ sắc nét. Công nghệ LED giúp màn hình này đạt được độ tương phản cao, khả năng tái tạo màu sắc chân thực và đa dạng, cùng với khả năng hiển thị trong các điều kiện ánh sáng môi trường khác nhau.
Đặc điểm kỹ thuật của màn hình Quiangli P2:
- Bóng LED:
-
- Bóng LED được bố trí theo các hướng ngang và dọc để tạo hình dạng màn hình đa dạng.
- Bóng LED có độ sáng cao, là sản phẩm nhựa nội địa chất lượng tốt.
- Màn hình có tỷ lệ tương phản cao, giúp hiệu ứng hiển thị nổi bật.
- Mô-đun P2 Qiangli có trọng lượng nhẹ, dễ dàng lắp đặt và tháo dỡ.
- Thông số Bóng LED:
- Kiểu bóng: SMD1515 màu đen.
- Độ sáng:
- Màu đỏ (R): 40-48mcd, 619-624nm, 1 bóng.
- Màu xanh (G): 83,5-100mcd, 523-528nm, 1 bóng.
- Màu xanh lam (B): 10,2-12,2mcd, 469-474nm, 1 bóng.
- Module Pixel Pitch: 2.0mm.
- Mật độ điểm ảnh: 250,000 điểm ảnh trên mỗi mét vuông.
- Cấu hình: 1R1G1B (1 bóng màu đỏ, 1 bóng màu xanh, 1 bóng màu xanh lam).
- Tỷ lệ điểm ảnh: 160 * 80 = 12,800 điểm ảnh.
- Thông số Mô-đun:
- Kích thước (Chiều rộng * Chiều cao * Chiều sâu): 320mm * 160mm * 13.2mm.
- Khối lượng tịnh: (Không có thông tin cụ thể).
- Kết cấu: Lãnh đạo và IC được tích hợp trong cùng một PCB, bề mặt bọc nhựa chất liệu polycarbonate.
- Điện áp đầu vào (DC): 4.8-5.5V.
- Tối đa hiện tại: 4.0A ± 0.1A.
- Công suất tiêu thụ: ≤ 20W.
- Phương pháp điều khiển: 1/20 Scan.
- Buồng Màn hình:
- Kích thước Cabin (Chiều rộng * Chiều cao * Chiều sâu): 640mm * 640mm * 86mm.
- Mật độ điểm ảnh: 320 * 320 = 102,400 điểm ảnh trên mỗi mét vuông.
- Diện tích màn hình: 0.1024 mét vuông.
- Trọng lượng: 7.5 kg ± 0.05 kg.
- Công suất tiêu thụ tối đa: 1,280W.
- Công suất tiêu thụ trung bình: 640W.
- Điện phân phối (78% hiệu quả năng lượng): 206W.
- Hiển thị:
- Độ sáng: ≥ 1,200 cd/m².
- Độ sáng đồng đều: > 0.95.
- Góc nhìn ngang: 160 ± 10 độ.
- Góc nhìn dọc: 160 ± 10 độ.
- Khoảng cách xem tốt: ≥ 2 mét.
- Đen chỗ Ratio: < 0.0003.
- Hệ thống Điều khiển:
- Quy mô Xám: 12-16 bits.
- Màu hiển thị: 4,398 tỷ màu.
- Tần số làm mới: ≥ 2,400Hz.
- Chế độ Điều khiển: Điều khiển bằng máy tính, điểm từng điểm, trực tiếp video.
- Điều chỉnh độ sáng: 256 mức điều chỉnh thủ công hoặc tự động.
- Tuổi thọ và Môi trường:
- Tuổi thọ: ≥ 100,000 giờ.
- Tuổi thọ trung bình miễn phí: ≥ 10,000 giờ.
- Suy giảm (3 năm sau): ≤ 15%.
- Độ ẩm hoạt động: 10% – 90% RH.
- Môi trường hoạt động: Trong nhà
Tín hiệu pin đầu vào moudle p2 Qiangli
Dưới đây là thông tin về các ghim tín hiệu và chức năng tương ứng trên Module P2 Qiangli:
- Tín hiệu Dữ liệu:
- R1 (Đỏ): Tín hiệu dữ liệu màu đỏ cho mảng LED.
- G1 (Xanh): Tín hiệu dữ liệu màu xanh cho mảng LED.
- B1 (Xanh Lam): Tín hiệu dữ liệu màu xanh lam cho mảng LED.
- R2 (Đỏ): Tín hiệu dữ liệu màu đỏ cho mảng LED.
- G2 (Xanh): Tín hiệu dữ liệu màu xanh cho mảng LED.
- B2 (Xanh Lam): Tín hiệu dữ liệu màu xanh lam cho mảng LED.
- Tín hiệu Điều khiển Công suất:
- A: Tín hiệu điều khiển công suất (Line).
- C: Đường tín hiệu điều khiển công suất.
- E: Tín hiệu điều khiển công suất (Line).
- **Tín hiệu Điều khiển:
- CS: Tín hiệu điều khiển.
- CLK: Tín hiệu khóa C.
- LAT: Tín hiệu LAT.
- OE: Tín hiệu enable (cho phép).
- GND (Mát đất):
- GND (1, 4, 8, 10, 12, 15, 17, 19): Kết nối đất, được sử dụng để làm đất cho các tín hiệu và mạch.
Các ghim tín hiệu này quan trọng trong việc kết nối và điều khiển Module P2 Qiangli để hiển thị nội dung một cách chính xác và đáng tin cậy trên màn hình LED. Cần tuân thủ đúng thông số kỹ thuật và kết nối đúng các tín hiệu để đảm bảo hoạt động ổn định của màn hình LED.
Hệ điều hành
Màn hình Qiangli LED P2 trong nhà
Hệ điều hành và cấu hình phần cứng được yêu cầu cho Module P2 Qiangli như sau:
- Hệ điều hành:
- Windows 98 / 2000 / NT / XP / Vista / Win7.
- Cấu hình phần cứng:
- CPU: Pentium 2.6GHz trở lên.
- Bộ nhớ RAM: Trên 1024MB (1GB) hoặc cao hơn.
- Card hiển thị đặc biệt VGA / DVI: Hỗ trợ chế độ hiển thị đầu ra kép, với bộ nhớ card màn hình trên 512MB hoặc cao hơn.
- Phần mềm liên quan cần cài đặt:
- Microsoft Phương tiện truyền thông Máy nghe nhạc: Để hỗ trợ các tính năng đa phương tiện.
- Office 2000-2007: Để làm việc với các tài liệu văn phòng.
- RealPlayer: Để phát các định dạng phương tiện thực tế ảo và âm thanh.
Cấu hình này cần đáp ứng đủ yêu cầu phần cứng và phần mềm để đảm bảo rằng Module P2 Qiangli hoạt động một cách ổn định và hiển thị nội dung một cách chính xác trên màn hình LED. Việc cài đặt các phần mềm liên quan như Microsoft Office và RealPlayer có thể hỗ trợ trong việc tạo và phát nội dung trên màn hình LED.
Đặc điểm nổi bật
Màn hình Qiangli LED P2 trong nhà
Module LED P2 Indoor của Qiangli có nhiều điểm nổi bật đáng chú ý:
- Chất lượng Bóng LED Chất Lượng Cao: Sử dụng bóng LED chất lượng tốt, cho phép hiển thị hình ảnh sắc nét, độ sáng đồng đều và tuổi thọ cao. Điều này đảm bảo rằng màn hình LED sẽ duy trì hiệu suất và độ tin cậy trong thời gian dài.
- Dòng Module Cao Cấp Q2-PRO: Dòng module cao cấp này hỗ trợ tần số làm tươi lên đến 4K, giúp giảm hiện tượng gợn sóng và cung cấp hình ảnh chất lượng cao. Điều này làm cho nội dung trên màn hình LED trở nên rất sắc nét và rõ ràng.
- Tiết Kiệm Năng Lượng: Module LED sử dụng IC tiết kiệm điện năng tiêu thụ, giúp giảm tiêu thụ điện trong quá trình sử dụng. Điều này có lợi cho môi trường và giảm chi phí vận hành.
- Tương Thích Với Nhiều Dòng Card: Module P2 Qiangli tương thích với nhiều dòng card điều khiển LED phổ biến, nhưng đặc biệt tốt khi sử dụng với card Novastar. Điều này đảm bảo tính linh hoạt và khả năng tương thích trong việc lựa chọn card điều khiển.
- Chứng Chỉ An Toàn: Sản phẩm được cấp đầy đủ các chứng chỉ an toàn và tuân thủ các tiêu chuẩn quốc tế như CE, ROSH và FCC. Điều này đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn chất lượng và an toàn cao.
- Không Có Cổng Tín Hiệu Ra (J-out): Module P2 này chỉ có cổng tín hiệu vào (J-in) và không có cổng tín hiệu ra (J-out), điều này có nghĩa là không thể nối tiếp hai tấm màn hình lại với nhau như các dòng module độ phân giải P3, P4… Điều này có thể đáng chú ý khi bạn thiết kế và lắp đặt hệ thống màn hình LED.
Ứng dụng
Module LED P2 Indoor của Qiangli có nhiều ứng dụng quan trọng trong các môi trường trong nhà, đặc biệt là trong các tình huống yêu cầu chất lượng hình ảnh và độ nét cao. Dưới đây là một số ứng dụng phổ biến của Module LED P2 Indoor:
- Phòng Họp: Module LED P2 Indoor thích hợp cho việc lắp đặt các màn hình trong các phòng họp do độ nét cao và chất lượng hình ảnh xuất sắc. Điều này giúp trình bày thông tin và nội dung một cách rõ ràng và thu hút sự chú ý của người tham dự cuộc họp.
- Rạp Chiếu Phim: Trong rạp chiếu phim, chất lượng hình ảnh đóng vai trò quan trọng để tạo ra trải nghiệm xem phim tốt nhất cho khán giả. Module LED P2 Indoor có khả năng hiển thị hình ảnh rõ ràng và sắc nét, làm cho nó trở thành lựa chọn tốt cho các màn hình LED trong rạp chiếu phim.
- Sân Khấu Sự Kiện: Module LED P2 Indoor cũng có thể được sử dụng trong các sự kiện trực tiếp hoặc sân khấu biểu diễn. Nhờ khả năng hiển thị hình ảnh chất lượng cao, nó giúp tạo ra các bức tranh sống động và ấn tượng để tạo điểm nhấn trong các sự kiện lớn.
- Trung Tâm Mua Sắm: Trong các trung tâm mua sắm, Module LED P2 Indoor có thể được sử dụng để hiển thị quảng cáo, thông tin sản phẩm, và các chương trình khuyến mãi. Độ sáng và chất lượng hình ảnh xuất sắc giúp thu hút sự chú ý của khách hàng và tạo ra môi trường mua sắm thú vị.
- Cửa Hàng Thời Trang: Các cửa hàng thời trang cũng có thể sử dụng Module LED P2 Indoor để hiển thị các video thời trang hoặc quảng cáo sản phẩm. Độ nét và màu sắc tốt giúp trình bày thời trang một cách ấn tượng.
Lưu ý rằng Module LED P2 Indoor không phù hợp cho việc sử dụng ngoài trời do bóng LED có độ sáng yếu hơn và không có lớp keo silicon để bảo vệ khỏi điều kiện thời tiết ngoài trời như nhiệt độ cao, ánh nắng mặt trời mạnh và mưa gió.
Hướng dẫn sửa chữa màn hình P2 indoor
Dưới đây là hướng dẫn sửa chữa màn hình LED P2 Indoor của Qiangli:
Lưu ý quan trọng: Trước khi bắt đầu bất kỳ công việc sửa chữa nào, hãy đảm bảo rằng màn hình LED đã được tắt và nguồn điện đã được ngắt kết nối. Các bước sau đây được thực hiện khi màn hình không hoạt động.
- Tháo Module LED:
- Mở nắp che bên trước của màn hình LED, thường được bắt bằng các ốc nam châm hoặc khóa đơn giản.
- Sử dụng công cụ thích hợp (ví dụ: tua vít) để tháo ra các module LED bị hỏng. Hãy cẩn thận và nhẹ nhàng để không làm hỏng các phần khác của màn hình.
- Kiểm Tra Bóng LED:
- Kiểm tra từng bóng LED trên module để xác định bóng nào bị hỏng hoặc không hoạt động đúng cách.
- Sử dụng máy khò để thay thế bóng LED bị hỏng. Lưu ý rằng khoảng cách giữa các bóng LED trên module rất nhỏ (2mm), vì vậy cần kỹ thuật và kiên nhẫn.
- Thay Thế Module LED:
- Sau khi đã thay thế bóng LED bị hỏng, gắn module LED vào lại khung màn hình bằng các ốc nam châm hoặc các cách gắn khác tương tự như ban đầu.
- Kiểm Tra Kết Nối:
- Đảm bảo rằng tất cả các kết nối và cáp dẫn đã được kết nối chính xác.
- Kiểm tra xem màn hình hoạt động đúng cách sau khi đã thực hiện sửa chữa.
- Bật Nguồn:
- Kết nối nguồn điện và bật màn hình LED để kiểm tra xem nó hoạt động bình thường hay không.
