Trong thế giới kỹ thuật hiện đại, màn hình LED đã trở thành một phần quan trọng không thể thiếu trong đời sống hàng ngày. Tính năng độ sáng cao, độ tương phản ấn tượng và khả năng tái tạo màu sắc tốt đã làm cho công nghệ này trở thành lựa chọn ưu tiên cho nhiều ứng dụng từ giải trí đến quảng cáo. Đằng sau sự hoạt động mạnh mẽ của màn hình LED là những chuẩn kết nối tín hiệu phức tạp giúp truyền dẫn thông tin hình ảnh một cách chính xác và hiệu quả. Trong bài viết này, chúng ta sẽ khám phá 5 chuẩn kết nối tín hiệu quan trọng nhất trong bộ xử lý hình ảnh của màn hình LED, giúp độc giả có cái nhìn tổng quan về cơ sở hạ tầng công nghệ đằng sau sự phát triển của công nghệ hiển thị nổi bật này.
Chuẩn kết nối tín hiệu trong bộ xử lý hình ảnh màn hình LED là gì?
Các ngõ video input/output trên Bộ xử lý hình ảnh màn hình LED đóng vai trò quan trọng trong việc giao tiếp và truyền dữ liệu hình ảnh giữa bộ xử lý và các thiết bị khác như máy tính, laptop (cổng input) và Card Màn Hình (cổng output). Việc này giúp định hình và điều chỉnh hình ảnh trước khi nó được xuất ra màn hình LED để hiển thị.
Ngõ Video input trong video processor chủ yếu là những chuẩn kết nối được thiết kế để truyền dữ liệu từ máy tính hoặc laptop vào bộ xử lý hình ảnh. Đây là bước quan trọng trong quá trình chỉnh sửa và xử lý hình ảnh trước khi nó được hiển thị lên màn hình LED.
Ngõ Video output trong video processor có chức năng chuyển dữ liệu hình ảnh đã được xử lý từ bộ xử lý đến các Card Màn Hình, từ đó hiển thị nó lên màn hình LED. Quá trình này đảm bảo rằng hình ảnh được truyền tải với chất lượng cao và đồng bộ.
Truyền tải hình ảnh số với độ phân giải cao, mở ra thế giới của sự trung thực và sắc nét.

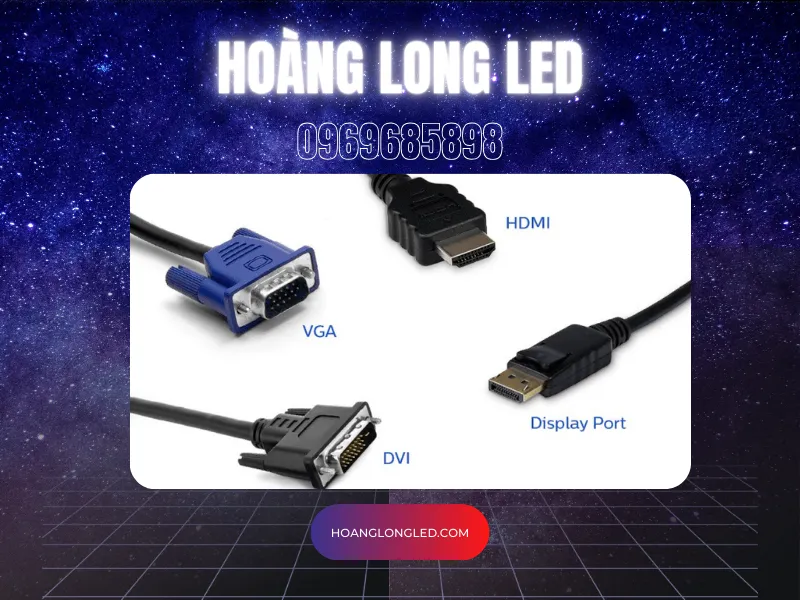

Dưới đây là một số chuẩn kết nối tín hiệu hình ảnh thường được sử dụng trong bộ xử lý hình ảnh màn hình LED:
Chuẩn VGA (Video Graphics Array)
Cổng VGA, thường xuất hiện trên máy tính, máy chiếu, video card và các TV hỗ trợ độ phân giải cao, là một phần quan trọng của thế giới kết nối hiển thị. VGA, hay Video Graphics Array, được giới thiệu bởi IBM vào năm 1987, đã trở thành một trong những chuẩn kết nối phổ biến trong lĩnh vực hiển thị hình ảnh.
Chức năng chính của cổng VGA là tạo cầu nối giữa laptop hoặc máy tính và các thiết bị xử lý hình ảnh như máy chiếu, màn hình ngoài và các thiết bị trình chiếu khác thông qua cáp đồng trục. Cổng này đã chứng tỏ độ tin cậy và linh hoạt, trải qua nhiều thập kỷ và vẫn tiếp tục đáp ứng nhu cầu kết nối đa dạng trong thế giới công nghệ ngày nay.
VGA sử dụng một cổng D-sub với 15 chân kết nối được sắp xếp theo 3 hàng. Đầu nối cổng VGA, hay DE-15, hỗ trợ nhiều độ phân giải khác nhau, bao gồm 640x400px, 1280x1024px, và hiện nay đã mở rộng lên đến 1920×1080 px (FullHD), thậm chí 2048x1536px. Sự linh hoạt này giúp VGA vẫn là một lựa chọn phổ biến trong môi trường nơi đòi hỏi sự tương thích và kết nối đơn giản.
Chuẩn S-Video (Separate Video connector)
Cổng kết nối S-Video là một lựa chọn khác trong thế giới của các cổng kết nối hình ảnh, đặc biệt là khi không yêu cầu âm thanh kèm theo. Điều đặc biệt làm nổi bật cổng này là khả năng truyền tải tín hiệu về hình ảnh, màu sắc và các khoảng sáng – tối một cách độc lập, sử dụng hai dây dẫn riêng biệt.
Một dây trong cặp dây của cổng S-Video được thiết kế để truyền tải tín hiệu hình ảnh, trong khi dây còn lại chịu trách nhiệm truyền tải tín hiệu màu sắc. Sự phân tách này cho phép cổng S-Video đạt được chất lượng hình ảnh tốt, với mức độ chi tiết và độ chống nhiễu tốt hơn so với một số cổng kết nối khác.
Tính linh hoạt của S-Video làm cho nó trở thành một lựa chọn phù hợp cho việc kết nối các thiết bị như máy chiếu, TV, hoặc các thiết bị giải trí khác. Các tín hiệu hình ảnh truyền qua cổng này thường mang đến trải nghiệm xem tốt, đặc biệt là với chất lượng tương đương với DVD hoặc thậm chí có thể vượt lên một chút so với một số kết nối khác.
Sự hòa quyện của độ phân giải kỹ thuật số và âm thanh chất lượng cao, mở cánh cửa cho trải nghiệm giải trí tối ưu.
Chuẩn DVI (Digital Video Interface)
DVI, hay cổng DVI, là một chuẩn kết nối tín hiệu video digital được thiết kế để truyền dữ liệu trực tiếp đến màn hình mà không cần chuyển đổi sang tín hiệu analog như các chuẩn trước đây. Cổng DVI có khả năng mang lại chất lượng hình ảnh cao và độ trung thực mà không mất đi sự sống động, làm cho nó trở thành một trong những lựa chọn ưu tiên trong thế giới thiết bị điện tử.
Được phát triển bởi Video Electronics Standards Association (VESA), DVI không chỉ là một phương tiện kết nối màn hình mà còn là một giao diện hiển thị video phổ biến trên nhiều máy tính hiện đại. Cổng này giúp đảm bảo rằng tín hiệu video được truyền tải một cách độc lập và ổn định, giảm thiểu mất mát chất lượng và nhiễu sóng.
Sự linh hoạt của DVI được thấy rõ khi nó được sử dụng rộng rãi trong các card đồ họa và màn hình LCD của nhiều nhà sản xuất. Nó không chỉ là một cổng giao tiếp thứ hai mà còn thường được chọn làm lựa chọn thay thế cho chuẩn Plug & Display trước đây. Điều này cho thấy ưu điểm và tính khả dụng cao của DVI trong việc đáp ứng nhu cầu ngày càng đa dạng của người dùng trong lĩnh vực hiển thị video.
Có 3 loại cổng kết nối DVI chính và có 2 kiểu truyền tín hiệu khác nhau. Theo đó, 3 cổng kết nối DVI chính bao gồm:
DVI-D (DVI Digital)
DVI-D, viết tắt của “Digital Visual Interface – Digital,” là một chuẩn kết nối tín hiệu video chỉ chứa thông tin số (Digital), tập trung đặc biệt vào việc truyền dẫn hình ảnh số một cách trung thực và chất lượng cao.
Cổng kết nối DVI-D được sử dụng để thiết lập liên kết trực tiếp giữa nguồn video và màn hình, không có sự chuyển đổi nào sang tín hiệu tương tự. Điều này mang lại nhiều lợi ích, bao gồm sự nhanh chóng trong quá trình kết nối và cải thiện đáng kể về chất lượng hình ảnh so với kết nối analog như VGA. Thực tế, việc loại bỏ giai đoạn chuyển đổi từ tín hiệu tương tự giúp DVI-D truyền tải hình ảnh với độ trung thực và sắc nét cao, đặc biệt là ở độ phân giải lớn.
Đối với những người đang tìm kiếm trải nghiệm hình ảnh số với chất lượng cao, DVI-D trở thành lựa chọn phổ biến, đồng thời hỗ trợ việc nhanh chóng tiếp cận và sử dụng trong môi trường máy tính và hiển thị số.
DVI-A (DVI Analog)
DVI-A, tên đầy đủ là “Digital Visual Interface – Analog,” là một chuẩn kết nối tín hiệu video thuần tương tự (Analog), chủ yếu được ứng dụng để kết nối đến các màn hình analog như màn hình CRT hoặc các màn hình LCD có giá thành thấp. Ngoài ra, DVI-A cũng thường xuất hiện trên các thiết bị hỗ trợ ngõ VGA, bởi vì DVI-A và VGA chia sẻ sự tương đồng về tín hiệu.
Kết nối truyền thống với bước ngoặt hiện đại, góp phần vào sự kết hợp giữa quá khứ và hiện đại trong hiển thị hình ảnh LED.
Chuẩn kết nối DVI-A được sử dụng để chuyển tín hiệu analog từ nguồn video đến màn hình. Mặc dù có độ phân giải cao, tuy nhiên, do tính chất của tín hiệu analog, DVI-A có thể gây thất thoát và nhiễu tín hiệu trong quá trình truyền dẫn. Do đó, trong môi trường ngày nay, việc ưu tiên sử dụng tín hiệu số được khuyến khích hơn, và DVI-A thường chỉ được lựa chọn khi kết nối với các màn hình analog cũ hoặc trong tình huống hỗ trợ ngõ VGA.
DVI-I (DVI Integrated)
DVI-I, hay cổng kết nối DVI tích hợp, đặc trưng bởi việc hỗ trợ cả tín hiệu Analog và Digital, mang đến sự linh hoạt vô song trong việc truyền tải hình ảnh. Khả năng tích hợp cả hai loại tín hiệu này giúp DVI-I trở thành một lựa chọn độc đáo, kết hợp giữa độ phân giải cao của tín hiệu Digital và khả năng truyền tải hình ảnh trung thực của tín hiệu Analog.
DVI-I thường được biết đến là giải pháp trung gian giữa DVI-A và DVI-D. Trong khi DVI-A và DVI-D không thể trực tiếp truyền tải tín hiệu cho nhau, DVI-I như một “cầu nối” linh hoạt, mang lại sự tiện ích và khả năng tương thích rộng rãi trong nhiều tình huống.
Hệ thống truyền tải dữ liệu qua cổng kết nối DVI-I thường được phân biệt thành hai loại: Single-Link và Dual-Link. Cả hai loại này đều sử dụng bộ phát TMDS 165MHz, nhưng Dual-Link có sự khác biệt với việc sử dụng 02 bộ phát TMDS, mang lại khả năng độ phân giải lớn hơn, lên đến 2560×1600, so với Single-Link có độ phân giải tối đa là 1920×1200. Điều này cung cấp cho người dùng lựa chọn tùy thuộc vào yêu cầu về độ phân giải của họ.
Chuẩn HDMI (High-Definition Multimedia Interface)
HDMI, viết tắt của “High-Definition Multimedia Interface,” là một giao diện đa phương tiện tiên tiến được thiết kế để hỗ trợ độ phân giải cao. Được sử dụng phổ biến trong thế giới công nghệ, HDMI là một cổng kết nối kỹ thuật số có khả năng kết nối một loạt các thiết bị hiển thị và giải trí chất lượng cao như màn hình máy tính, HDTV, đầu đĩa Blu-Ray, các thiết bị chơi game, máy ảnh độ nét cao, và nhiều thiết bị khác.
Đầu cáp HDMI bao gồm 19 chân, mỗi chân chịu trách nhiệm thực hiện một nhiệm vụ cụ thể trong quá trình truyền dữ liệu. Điều này đảm bảo việc truyền tải thông tin giữa các thiết bị diễn ra một cách chính xác và đồng bộ. Cáp HDMI không chỉ hỗ trợ chất lượng âm thanh chuẩn của phòng thu, mà còn giúp người dùng truyền tải âm thanh với độ rõ nét cao khi chuyển đến các thiết bị khác.
Phiên bản mới nhất của HDMI, HDMI 2.0, đã nâng cao khả năng truyền dẫn với khả năng mang tín hiệu video kỹ thuật số có độ phân giải lên đến 4096 × 2160 và hỗ trợ đến 32 kênh âm thanh. Nó không chỉ có khả năng truyền tải tín hiệu video không nén mà còn có khả năng truyền tải tín hiệu âm thanh cả nén và không nén, tạo ra một trải nghiệm giải trí tối ưu cho người dùng.
Chuẩn SDI ( Serial Digital Interface)
SDI là viết tắt của “Serial Digital Interface,” một giao diện video kỹ thuật số được phát triển và nghiên cứu bởi Hiệp hội Kỹ sư Điện ảnh và Truyền hình SMPTE. SDI là một thuật ngữ chung dùng để đề cập đến một nhóm các chuẩn video số, trong đó có ITU-R, BT.656, SMPTE 259M, SMPTE 292 (HD-SDI).
Mặc dù SDI và HDMI đều là chuẩn tín hiệu số dành cho hình ảnh HD, nhưng khác biệt nằm ở cách chúng được tích hợp vào các thiết bị. Trong khi HDMI thường xuất hiện trên các thiết bị gia đình thông thường, SDI được ưa chuộng trong lĩnh vực chuyên nghiệp, chủ yếu sử dụng trong các thiết bị video chuyên nghiệp.
Chuẩn video số SDI này chủ yếu được áp dụng để truyền tải tín hiệu video không nén hoặc mã hóa tín hiệu số (bao gồm cả âm thanh và mã thời gian) tại các đài truyền hình, hoặc trong quá trình đóng gói dữ liệu. SDI sử dụng cáp đồng trục (kết nối BNC), với đường truyền thông thường kéo dài không quá 300m. Nếu sử dụng cáp quang, khoảng cách truyền tải chỉ bị giới hạn bởi chiều dài của sợi cáp quang và bộ khuếch đại tín hiệu (Repeater). Điều này làm cho SDI trở thành lựa chọn hàng đầu cho các ứng dụng chuyên nghiệp với yêu cầu về độ tin cậy và chất lượng cao.
Trong bối cảnh ngày càng phát triển của công nghệ hiển thị, việc hiểu rõ về các chuẩn kết nối tín hiệu trong bộ xử lý hình ảnh màn hình LED trở nên quan trọng hơn bao giờ hết. Từ các chuẩn truyền thống như VGA và DVI đến những lựa chọn tiên tiến như HDMI và SDI, mỗi loại kết nối mang lại những đặc tính và ưu điểm riêng biệt. Sự linh hoạt và đa dạng của các chuẩn này không chỉ cung cấp cho người dùng nhiều tùy chọn kết nối mà còn đáp ứng đầy đủ nhu cầu đa dạng trong lĩnh vực hiển thị hình ảnh. Đồng thời, sự tiến bộ của công nghệ đã thúc đẩy sự xuất hiện của các chuẩn kết nối tiên tiến, như HDMI và SDI, giúp nâng cao trải nghiệm giải trí và chất lượng hình ảnh đưa màn hình LED lên một tầm cao mới.
